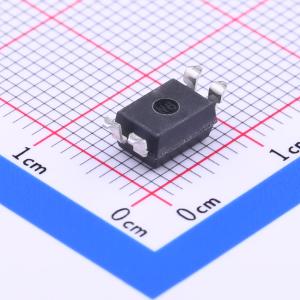

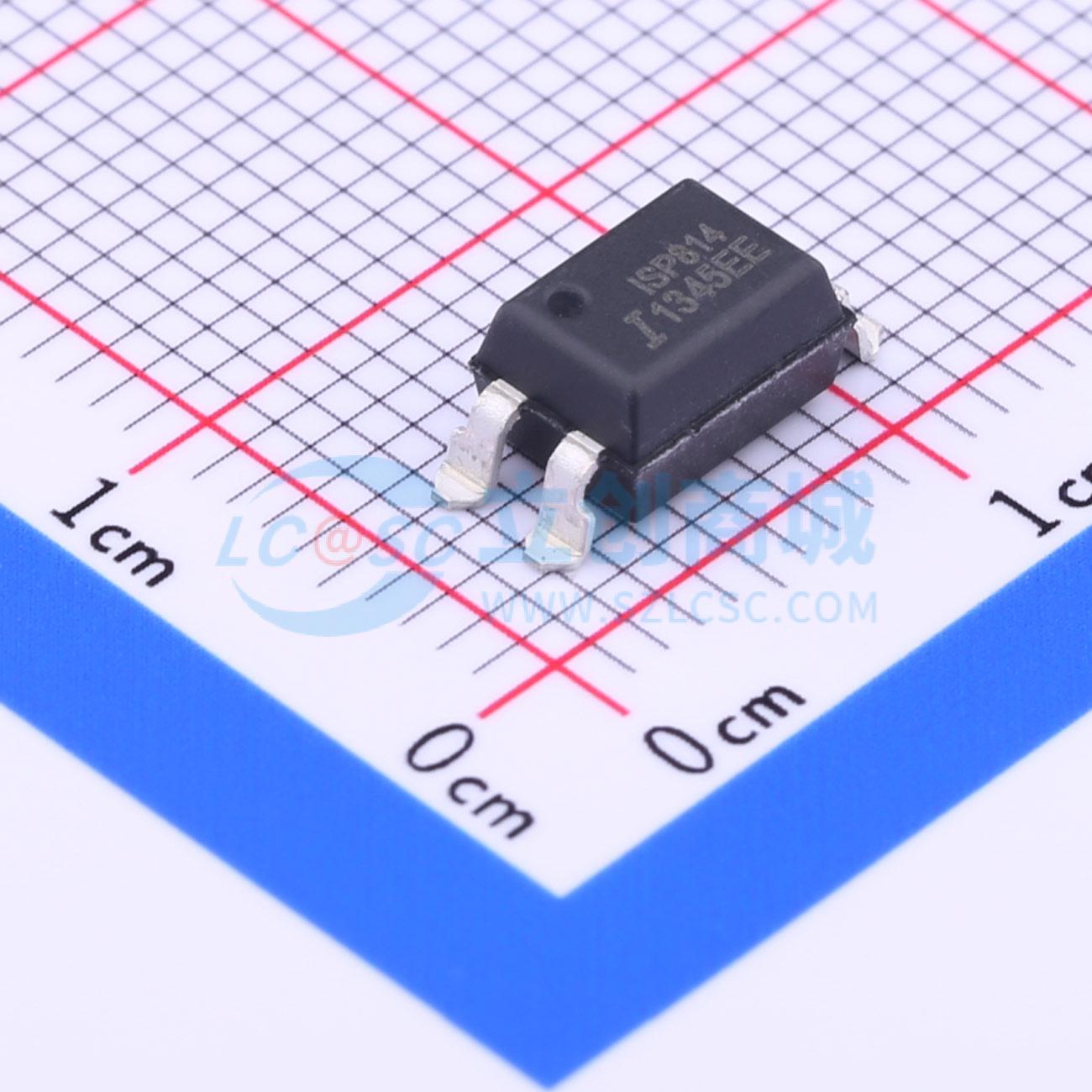

温馨提醒：图片仅供参考，商品以实物为准
ISP814SMTR
AC,DC输入 隔离电压(rms):5300V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ISP814、ISP824、ISP844 系列光耦合隔离器由两个反向并联的红外发光二极管和 NPN 硅光电晶体管组成，采用节省空间的双列直插式塑料封装。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- ISP814SMTR
- 商品编号
- C95799
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 35V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | 集成反并联LED |
