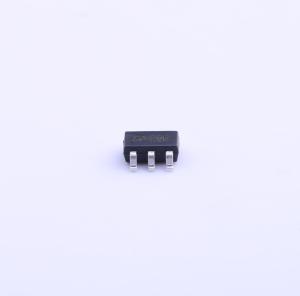

RT9020-33GB
输入5.5V 输出3.3V 500mA
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9020-33GB
- 商品编号
- C95779
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.643克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | -55dB@(10kHz) | |
| 压差 | 250mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 25uA | |
| 噪声 | 40uVrms | |
| 特性 | - | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RT9020是一款高性能、500mA的低压差线性稳压器（LDO），具有极高的电源抑制比（PSRR）和超低的压差，非常适合对性能和空间要求苛刻的便携式射频（RF）和无线应用。 RT9020的静态电流低至25μA，可进一步延长电池续航时间。它还能与低等效串联电阻（ESR）的陶瓷电容配合使用，减少电源应用所需的电路板空间，这在手持无线设备中至关重要。 RT9020在关断模式下的典型功耗为0.7μA，开启时间小于70μs（无Css电容时）。其他特性包括超低的压差、高输出精度、限流保护和高纹波抑制比。提供SOT - 23 - 5和SC - 70 - 5等小型封装。
商品特性
- 宽工作电压范围：2.2V至5.5V
- 低压差：500mA时为250mV
- 集成电路（IC）关断时，输出电压（VOUT）的放电电流为5mA
- 适用于数码相机（DSC）应用的超低噪声
- 线路/负载瞬态响应超快
- 限流保护
- 热关断保护
- 高电源抑制比
- 输出仅需1μF电容即可实现稳定
- TTL逻辑控制的关断输入
- 符合RoHS标准且100%无铅（Pb）
- 湿度敏感度等级：3级
应用领域
- 数码相机
- CDMA/GSM手机
- 便携式信息设备
- 笔记本电脑、掌上电脑、笔记本计算机
- Mini PCI和PCI - Express卡
- PCMCIA卡和新型卡
