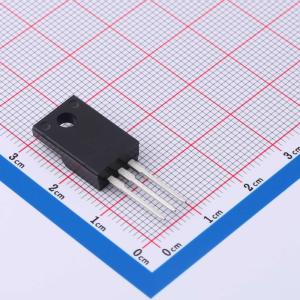

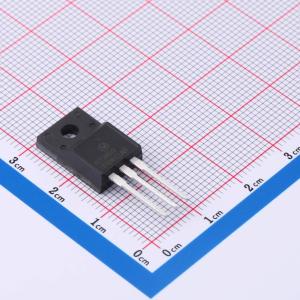

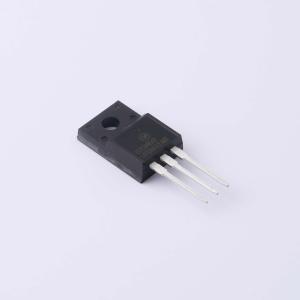

SGS23N60UFDTU
SGS23N60UFDTU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UFD系列绝缘栅双极型晶体管（IGBT）具有低导通损耗和低开关损耗的特点。UFD系列专为高速开关为必要特性的应用而设计，如电机控制和通用逆变器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SGS23N60UFDTU
- 商品编号
- C900017
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 23A | |
| 耗散功率(Pd) | 73W | |
| 输出电容(Coes) | 100pF | |
| 正向脉冲电流(Ifm) | 92A | |
| 集射极饱和电压(VCE(sat)) | 2.6V@23A,15V | |
| 栅极阈值电压(Vge(th)) | 3.5V@12mA | |
| 栅极电荷量(Qg) | 49nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 720pF | |
| 开启延迟时间(Td(on)) | 17ns | |
| 关断延迟时间(Td(off)) | 60ns | |
| 导通损耗(Eon) | 115uJ | |
| 关断损耗(Eoff) | 135uJ | |
| 反向恢复时间(Trr) | 42ns | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 25pF |
