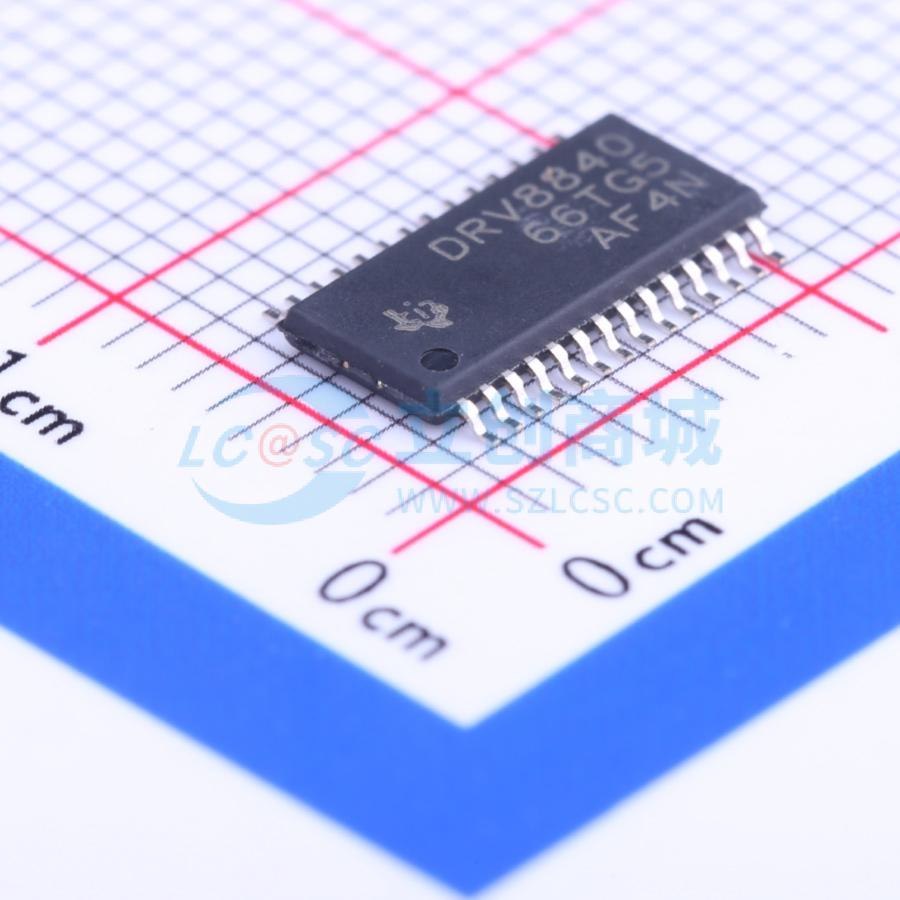

温馨提醒：图片仅供参考，商品以实物为准
DRV8840PWPR
3.5A 有刷直流电机驱动芯片 45V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8840 具有相位/使能控制功能的 45V、5A H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8840PWPR
- 商品编号
- C95203
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.261克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 3.5A | |
| 峰值电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 接口类型 | 并行 | |
| 导通电阻 | 650mΩ | |
| 静态电流(Iq) | 20uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
DRV8840为打印机、扫描仪和其他自动化设备应用提供了集成电机驱动解决方案。该器件有一个H桥驱动器，旨在驱动一个直流电机。每个输出驱动模块由配置为全H桥的N沟道功率MOSFET组成，用于驱动电机绕组。DRV8840可提供高达5 A的峰值电流或3.5 A的输出电流（在24 V和25℃条件下，配备适当散热装置）。 简单的并行数字控制接口与行业标准器件兼容。衰减模式可编程，以便在禁用时实现电机的制动或滑行。 内置关断功能，用于过流保护、短路保护、欠压锁定和过温保护。 DRV8840采用带PowerPAD的28引脚HTSSOP封装（环保：符合RoHS标准且无锑/溴）。
商品特性
- 单H桥电流控制电机驱动器
- 8.2 V至45 V的工作电源电压范围
- 五位电流控制，最多允许32个电流级别
- 低MOSFET导通电阻，典型值为0.65 Ω（高侧 + 低侧）
- 在24 V、环境温度TA = 25℃时，最大驱动电流为5 A
- 内置3.3 V参考输出
- 并行数字控制接口
- 热增强型表面贴装封装
- 保护功能：过流保护（OCP）、热关断（TSD）、VM欠压锁定（UVLO）、故障状态指示引脚（nFAULT）
应用领域
- 打印机
- 扫描仪
- 办公自动化设备
- 游戏机
- 工厂自动化机器人
