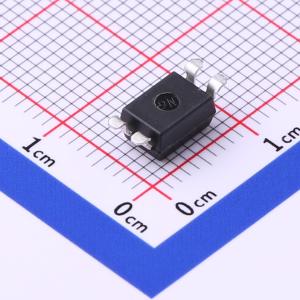

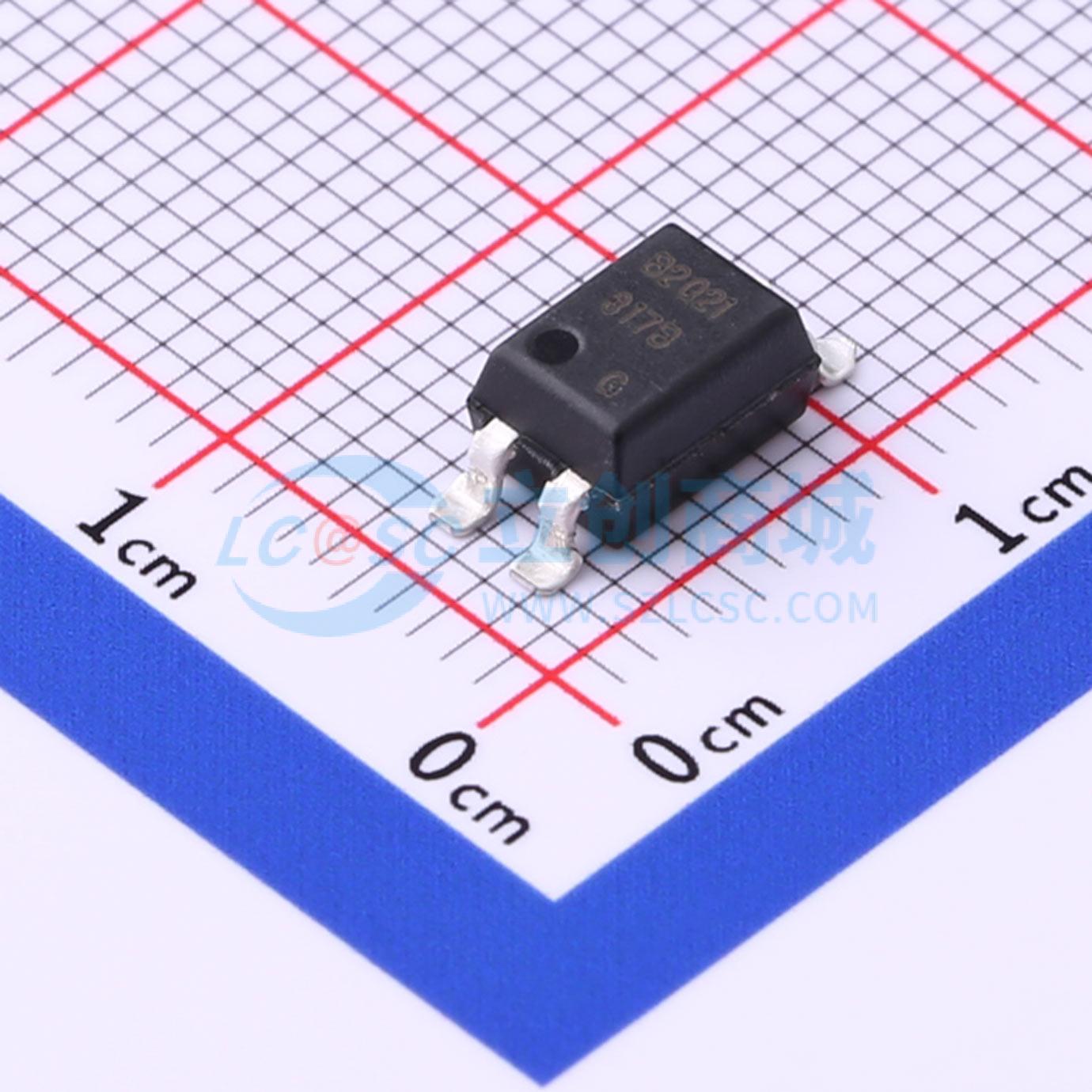

BPC-817S
DC输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BPC - 817S 系列是光耦合隔离器，包含一个砷化镓（GaAs）发光二极管和一个 NPN 硅光电晶体管。引脚间距为 2.54 mm。
- 品牌名称
- BrtLed(佰鸿)
- 商品型号
- BPC-817S
- 商品编号
- C94737
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 159mW | |
| 正向电流(If) | 50mA |
商品概述
- BPC-817S系列是光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管。
- 引脚间距为2.54mm。
商品特性
- 电流传输比（CTR：在IF = 5mA、VCE = 5V时，最小值为50%）
- 高输入 - 输出隔离电压（V150 = 5000Vrms）
- 响应时间（tr：在VCE = 2V、IC = 2mA、RL = 100Ω时，典型值为4μs）
- 获UL认证（编号：E236324）
- 获CSA认证（编号：218896）
- 获VDE认证（编号：40007240）
- 获TUV认证（编号：R50029014）
- 获FIMKO认证（编号：FI 23724）
- 获NEMKO认证（编号：P06206181）
- 获SEMKO认证（编号：712540）
- 本产品不含受限物质，符合RoHS标准。
应用领域
- 计算机终端。
- 系统设备、测量仪器。
- 寄存器、复印机、自动售货机。
- 家用电器，如暖风机等。
- 不同电位和阻抗电路之间的信号传输。
