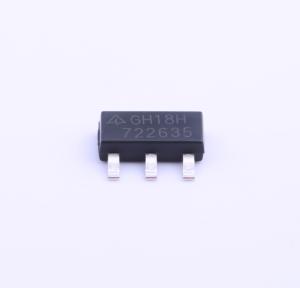

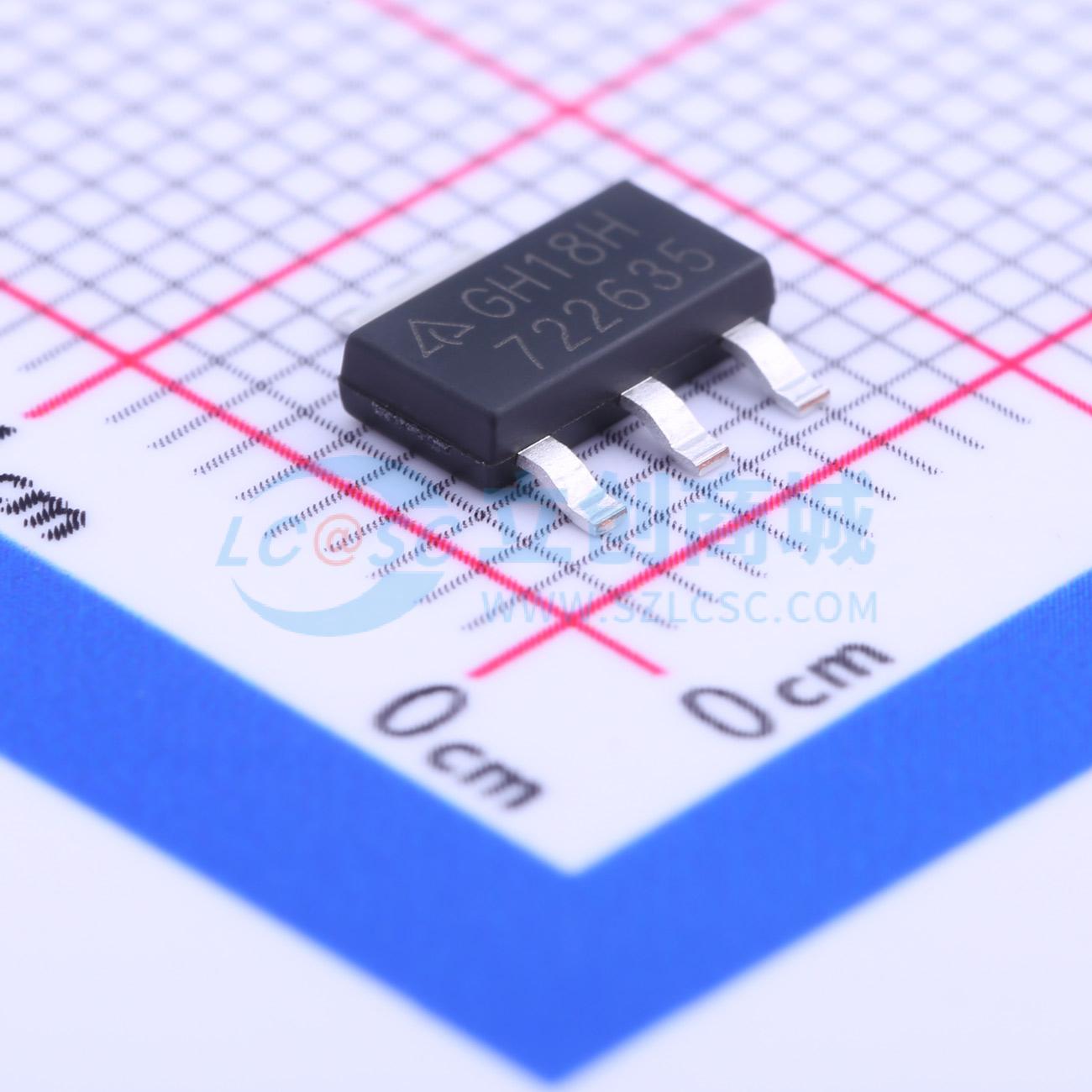

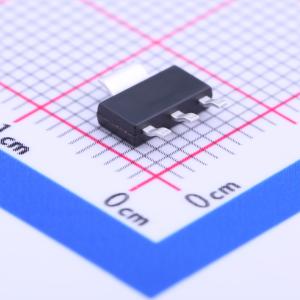

AZ1117EH-5.0TRG1
停产 输入13V 输出5V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AZ1117E是一款低压差三端稳压器，输出电流能力为1.0A，在1.0A电流负载下，压差电压典型值为1.1V，且在负载电流较低时会降低。AZ1117E针对瞬态响应和最小输入电压至关重要的低电压应用进行了优化。它提供了限流和热关断保护功能
- 品牌名称
- DIODES(美台)
- 商品型号
- AZ1117EH-5.0TRG1
- 商品编号
- C92105
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 13V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 1.1V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.5mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AZ1117E是一款低压差三端稳压器，输出电流能力为1.0A，在1.0A电流负载下，压差电压典型值为1.1V，且在较低负载电流时会降低。 AZ1117E针对瞬态响应和最小输入电压至关重要的低电压应用进行了优化。它提供了限流和热关断保护解决方案。其电路包含一个经过微调的带隙基准，以确保输出电压精度在±1%以内。片上热关断功能可防止大电流和环境温度共同作用导致结温过高。 AZ1117E有1.2V、1.5V、1.8V、2.5V、3.3V和5.0V固定输出电压版本以及可调输出电压版本。固定电压版本集成了调节电阻。 AZ1117E采用行业标准的SOT - 223封装。
商品特性
- 提供可调版本（V_REF = 1.25V）和固定电压1.2V、1.5V、1.8V、2.5V、3.3V和5.0V版本，精度为±1%（1.2V版本除外）
- 限流：1.3A（典型值）
- 压差电压：1.1V（典型值）@I_OUT = 1A
- 使用低ESR多层陶瓷电容（MLCC）时稳压器稳定
- 出色的线性调整率：0.001%/V（典型值）@I_OUT = 30mA
- 出色的负载调整率：0.2%/A @I_OUT = 1A
- 静态电流：3.5mA
- 低输出噪声
- 电源抑制比（PSRR）：70dB
- 过温关断（OTSD）保护
- 工作结温：-40°C至+125°C
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 电视和液晶显示器
- 电脑外设：笔记本电脑、主板
- 机顶盒
