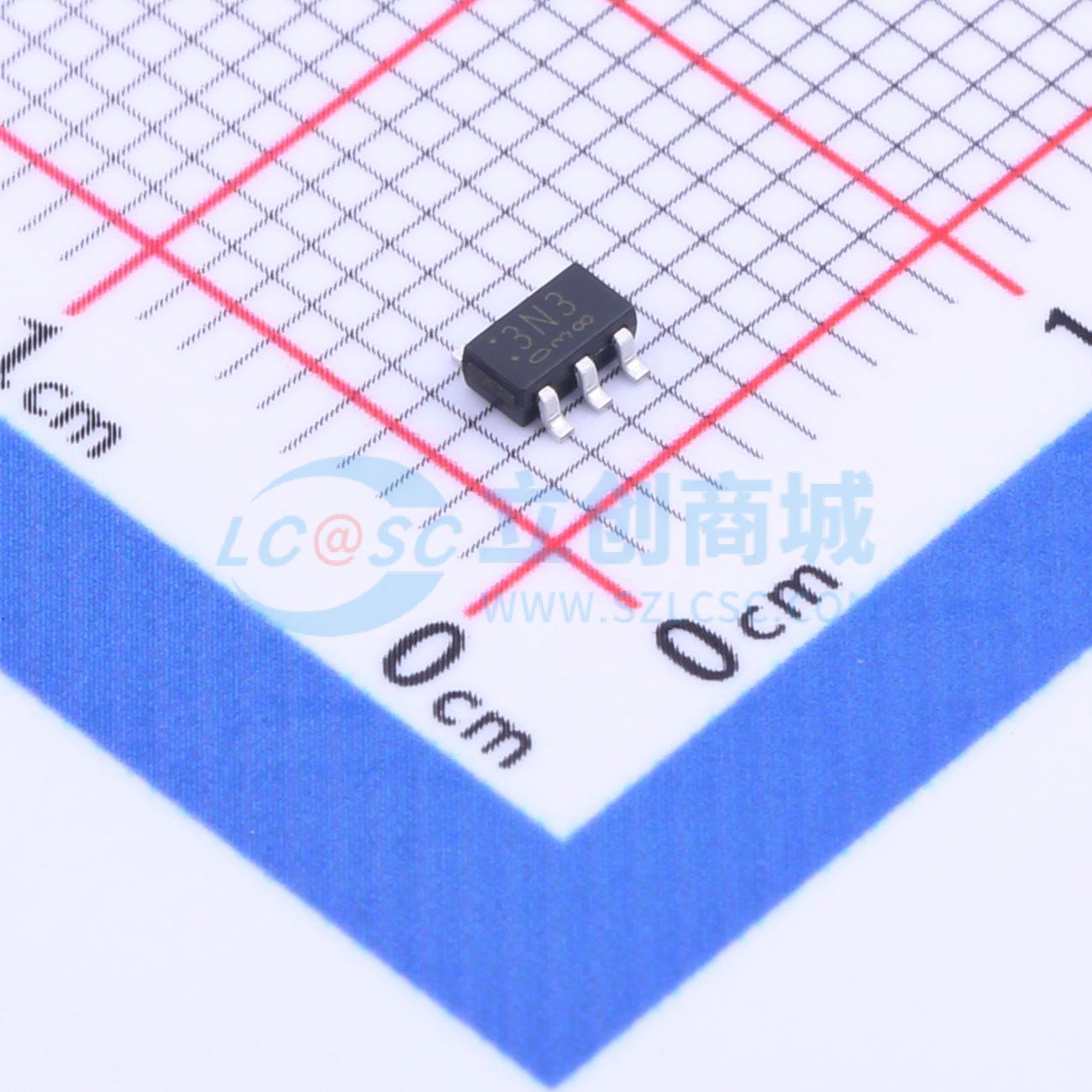

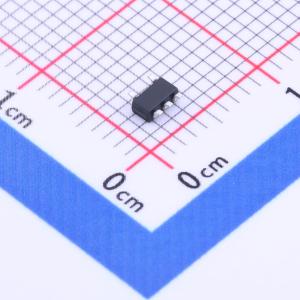

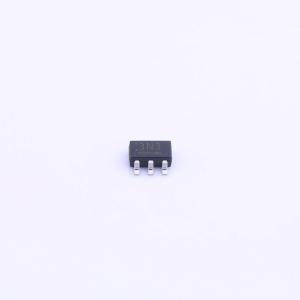

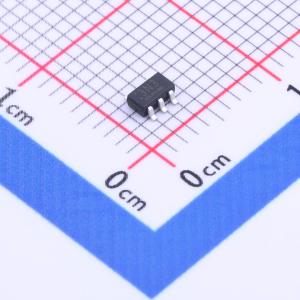

温馨提醒：图片仅供参考，商品以实物为准
TCR2EF33,LM(CT
具备快速负载瞬态响应能力的200 mA CMOS低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS单输出电压调节器，带有开/关控制输入，具有低压差电压、低输出噪声电压和快速负载瞬态响应。这些稳压器的固定输出电压范围为1.0 V至5.0 V，能够驱动高达200 mA的电流。它们具有过流保护和自动放电功能。该系列压差电压低，输出噪声电压低，负载瞬态响应快，适用于模拟和射频等敏感电源应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TCR2EF33,LM(CT
- 商品编号
- C843273
- 商品封装
- TSOT-25
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 73dB@(1kHz) | |
| 压差 | 150mV@(150mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 35uA | |
| 噪声 | 35uVrms | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TCR2EF和TCR2EE系列是带有开/关控制输入的CMOS单输出电压调节器，具有低压差、低输出噪声电压和快速负载瞬态响应的特点。 这些电压调节器提供1.0 V至5.0 V之间的固定输出电压，能够驱动高达200 mA的电流。它们具备过流保护和自动放电功能。 TCR2EF和TCR2EE系列的压差低至180 mV（输出2.5 V，输出电流Iout = 150 mA），输出噪声电压低至35 μVrms（输出2.5 V），负载瞬态响应仅为ΔVout = ±60 mV（Iout = 1 mA ⇔ 150 mA，输出电容Cout = 1.0 μF）。 因此，TCR2EF和TCR2EE系列适用于模拟和射频等对电源敏感的应用。
商品特性
- 低压差：输出3.0 V，Iout = 150 mA时，压差VDO = 150 mV（典型值）（SMV (SOT - 25)(SC - 74A)）；输出2.5 V，Iout = 150 mA时，VDO = 180 mV（典型值）（ESV (SOT - 553)）；输出1.8 V，Iout = 150 mA时，VDO = 230 mV（典型值）；输出1.2 V，Iout = 150 mA时，VDO = 380 mV（典型值）；输出1.0 V，Iout = 150 mA时，VDO = 510 mV（典型值）
- 低输出噪声电压（输出2.5 V，Iout = 10 mA，10 Hz < f < 100 kHz时，VNO = 35 μVrms（典型值））
- 快速负载瞬态响应（Iout = 1 mA ⇔ 150 mA，Cout = 1.0 μF时，ΔVout = ±60 mV（典型值））
- 低静态偏置电流（Iout = 0 mA时，IB = 35 μA（典型值））
- 高纹波抑制比（输出2.5 V，Iout = 10 mA，f = 1 kHz时，73 dB（典型值））
- 宽范围输出电压排列（Vout = 1.0至5.0 V）
- 高输出电压精度±1.0%（1.8 V ≤ Vout）
- 过流保护
- 自动放电：CONTROL和GND之间下拉连接
- 可使用陶瓷电容（输入电容Cin = 0.1 μF，输出电容Cout = 1.0 μF）
- 小封装ESV (SOT - 553)（1.6 mm × 1.6 mm × 0.55 mm）
- 通用封装SMV (SOT - 25)（2.8 mm × 2.9 mm × 1.1 mm）
应用领域
- 模拟和射频应用
