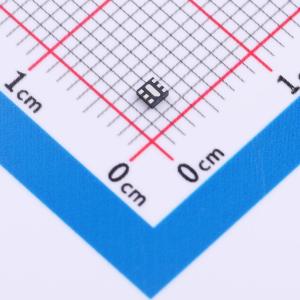

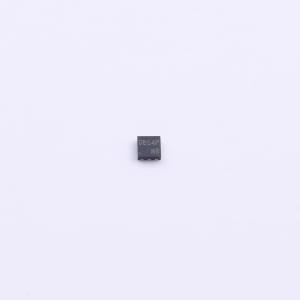

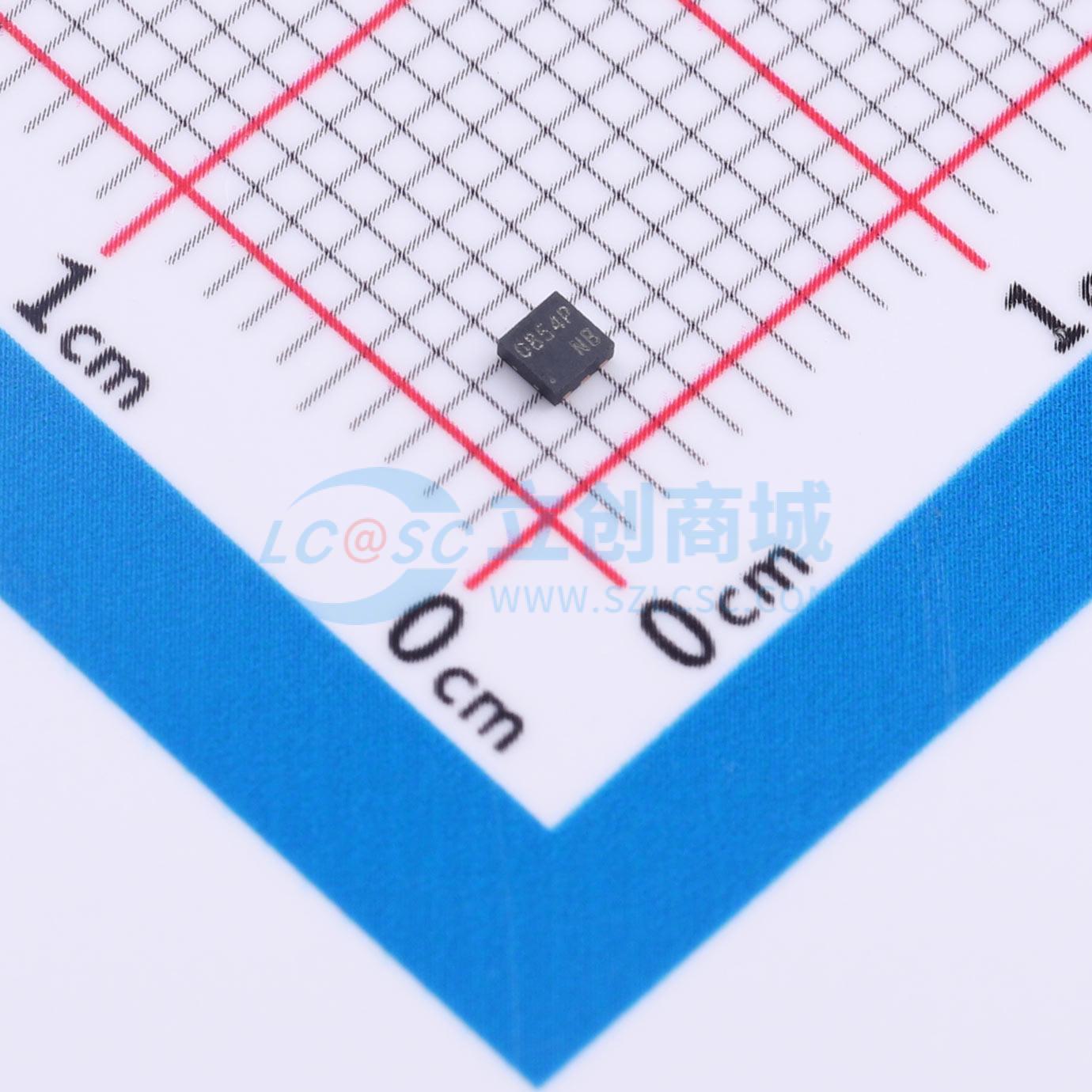

温馨提醒：图片仅供参考，商品以实物为准

RCLAMP0854P.TCT

TVS 5.5V截止峰值脉冲电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: RailClamp是一款低电容TVS阵列，专为保护高速数据接口而设计。该系列产品专门用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。RClamp0854P特别设计用于保护通过USB端口充电的便携式设备
品牌名称: SEMTECH
商品型号: RCLAMP0854P.TCT
商品编号: C842842
商品封装: SLP1616-6
包装方式: 编带
商品毛重: 0.117克(g)

商品参数

商品概述

RailClamp是一款低电容TVS阵列，专为保护高速数据接口而设计。该系列专门用于保护连接到数据和传输线路的敏感组件，使其免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。 RClamp0854P专为保护使用USB端口进行电池充电的便携式设备而设计。该器件的独特设计采用低电容TVS二极管，用于保护工作电压高达5.5伏的USB数据（DP、DM）和USB ID（附件检测）引脚。这些线路上的负载电容<0.1pF，以实现最大信号完整性。集成的5.5伏TVS二极管用于保护USB电压总线。这确保了设备在正常USB操作或电池充电时保持高阻抗状态。 RClamp0854P采用6引脚、符合RoHS标准的SLP1616P6封装。其尺寸为1.6×1.6×0.60mm。引脚间距为0.5mm，采用无铅NiPdAu镀层。它们可用于满足IEC 61000 - 4 - 2标准4级（15kV空气放电、8kV接触放电）的ESD抗扰度要求。

商品特性

高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
带内部TVS二极管的浪涌额定二极管阵列
小封装（1.6 x 1.6mm）节省电路板空间
保护工作电压高达5.5V的USB DP、DM和ID引脚
保护工作电压高达5.5V的USB VBus
DP、DM和ID引脚上的低电容（<1pF）
2.0GHz以下无插入损耗
低泄漏电流
低钳位电压
大接地焊盘，提高ESD性能
固态硅雪崩技术

应用领域

USB 2.0
USB OTG

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	30V
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	100W
	击穿电压	6.5V

	属性	参数值
	反向电流(Ir)	1uA；3uA
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.95pF；275pF
