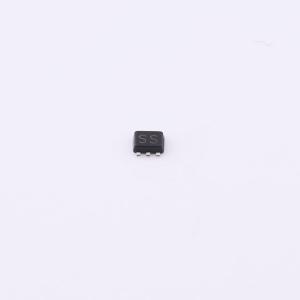

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP3304A.TCT
单向TVS 3.3V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- μClamp™系列瞬态电压抑制（TVS）二极管阵列旨在保护敏感电子设备免受静电放电（ESD）造成的损坏或闩锁效应影响。它们专为电路板空间有限的应用而设计。每个器件所需的印刷电路板（PCB）面积小于2.9mm²，可保护多达四条线路
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP3304A.TCT
- 商品编号
- C842827
- 商品封装
- SOT-666-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W | |
| 击穿电压 | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
μClamp™ 系列 TVS 阵列旨在保护敏感电子设备免受因静电放电 (ESD) 造成的损坏或闭锁影响。它们专为电路板空间有限的应用而设计。每个器件所需的 PCB 面积小于 2.9 mm²，可保护多达四条线路。这些器件为单向器件，可用于具有正信号极性的线路。 μClamp™ 3304A 采用 Semtech 专有的 EPD 工艺技术制造。与硅雪崩二极管工艺相比，EPD 工艺可提供低关断电压，同时显著降低漏电流和电容。与传统的 pn 结器件相比，它们具有 3.3 伏的实际工作电压，可提供更出色的保护。 这些器件可满足 IEC 61000 - 4 - 2 4 级抗扰度要求。它们具备适用于电路板级保护的理想特性，包括快速响应时间、低工作电压和箝位电压，且不会出现器件性能下降的问题。小型 SC89 封装使其非常适合用于手机、个人数字助理 (PDA)、笔记本电脑和数码相机等便携式电子设备。
商品特性
- 数据线瞬态保护，符合 IEC 61000-4-2 (ESD) ±15kV（空气放电）、±8kV（接触放电）；IEC 61000-4-4 (EFT) 40A（5/50ns）
- 保护四条单向 I/O 线
- 超小型 SC-89 封装（1.7 x 1.7 x 0.6mm），所需 PCB 面积小于 2.9 mm²
- 工作电压：3.3V
- 低漏电流
- 低工作电压和箝位电压
- 固态硅雪崩技术
应用领域
-手机及配件-无绳电话-笔记本电脑和手持设备-便携式仪器-数码相机-外设-MP3 播放器
