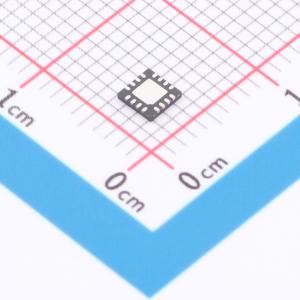

温馨提醒：图片仅供参考，商品以实物为准
SC183CULTRT
2.5MHz 2A 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SC183C是一款2A同步降压调节器,设计用于2.9到5.5V的输入电压范围。该器件提供15个预设输出电压选项,可通过四个控制引脚编程设置。输出电压范围为0.8到3.3V,最大输出电流为2A。开关频率固定为2.5MHz,具有低输出噪声和优秀的瞬态响应特性。该器件还具有软启动、欠压锁定和过温保护功能。
- 品牌名称
- SEMTECH
- 商品型号
- SC183CULTRT
- 商品编号
- C842836
- 商品封装
- UFQFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.236667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.9V~5.5V | |
| 输出电压 | 800mV~3.3V | |
| 输出电流 | 2A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
SC183C是一款2A同步降压稳压器，设计用于2.9至5.5伏特的输入电压范围。该器件通过四个控制引脚提供十五个预定输出电压，可编程范围从0.8到3.3伏特。控制引脚允许即时更改电压，使系统设计者能够实现动态节能。SC183C还能够通过外部电阻分压器调整输出电压。
该器件以固定的2.5MHz振荡频率工作，允许使用小型表面贴装外部组件。将CTL0至CTL3连接到逻辑低电平会强制设备进入关断模式，从而将供电电流降低至小于1μA。将任意一个控制引脚连接到逻辑高电平可以启用转换器，并根据表1设置输出电压。其他功能包括欠压锁定、软启动以限制浪涌电流以及过温保护。
SC183C采用热增强型3mm x 3mm x 0.6mm MLPQ-UT16封装。
应用领域
- 办公自动化和计算
- 机顶盒
- 液晶电视
- 网卡
- 打印机
