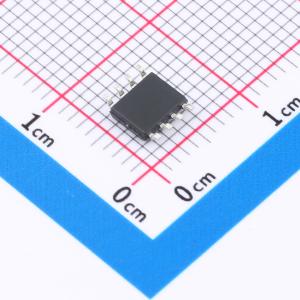

温馨提醒：图片仅供参考，商品以实物为准

SMDA12C.TBT

双向TVS 12V截止峰值浪涌电流：12A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: SMDAxxC 系列 TVS 阵列旨在为敏感电子设备提供双向保护，防止其因静电放电（ESD）、雷击和其他电压感应瞬态事件而损坏或发生闩锁。每个器件可保护四条数据或 I/O 线。它们的工作电压有 5V、12V、15V 和 24V 可选
品牌名称: SEMTECH
商品型号: SMDA12C.TBT
商品编号: C842835
商品封装: SO-8
包装方式: 编带
商品毛重: 0.258克(g)

商品参数

商品概述

SMDAxxC系列TVS阵列旨在为敏感电子设备提供双向保护，防止其因ESD、雷击和其他电压引起的瞬态事件而损坏或发生闩锁。每个器件可保护四条数据或I/O线。它们有5V、12V、15V和24V的工作电压可供选择。 TVS二极管是专门为瞬态抑制而设计的固态器件。它们具备用于电路板级保护的理想特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。薄型SO - 8封装允许用户用一个封装保护多达四条独立线路。SMDAxxC系列适用于保护敏感半导体组件，如微处理器、ASIC、收发器、传感器和CMOS存储器。 SMDAxxC系列器件可用于满足IEC 61000 - 4 - 2标准中关于空气和接触放电4级的ESD抗扰度要求。

商品特性

数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）12A（8/20μs）
双向保护
小型SO - 8封装
保护四条I/O线
工作电压：5V、12V、15V和24V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术

应用领域

-数据和I/O线-基于微处理器的设备-笔记本电脑、台式机和服务器-仪器仪表-LAN/WAN设备-外设-串行和并行端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	24V
	峰值脉冲电流(Ipp)	12A@8/20us
	峰值脉冲功率(Ppp)	300W
	击穿电压	13.3V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	120pF
