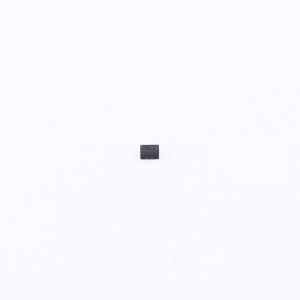

RCLAMP3521P.TNT

RClamp3521P可为USB 3.0及其他高速端口提供静电放电（ESD）保护，可满足IEC 61000 - 4 - 2标准的ESD抗扰度要求。RClamp3521P旨在将ESD峰值钳位和传输线脉冲（TLP）钳位降至最低。其动态电阻极小（典型值为0.47欧姆），可对敏感电路提供最佳保护。最大电容仅为0.40pF，这使得RClamp3521P可用于超过5GHz的应用中，且不会产生明显的信号衰减。这些器件采用Semtech专有的低电压技术制造，具有卓越的电气特性。 RClamp3521P采用2引脚SLP1006P2封装，尺寸为1.0×0.6×0.5mm，引脚间距为0.65mm，采用无铅NiPdAu镀层。每个器件可保护一条最高工作电压为3.5V的线路。 低ESD峰值钳位、低动态电阻和低电容的特性组合，使该器件适用于如USB 3.0、便携式设备中的音频和V - By - One接口等应用。

• 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±17kV（空气放电）、±12kV（接触放电），IEC 61000 - 4 - 4（EFT）40A（脉冲宽度tp = 5/50ns），电缆放电事件（CDE）标准
• 超小型封装（1.0×0.6×0.5mm）
• 保护一条数据或I/O线
• 低电容：0.40pF
• 动态电阻：典型值0.47欧姆
• 低ESD钳位电压
• 工作电压：3.5V
• 固态硅雪崩技术

• USB 2.0 / USB 3.0
• V - By - One
• Display Port
• MHL / MDDI
• LVDS接口
• eSATA接口
