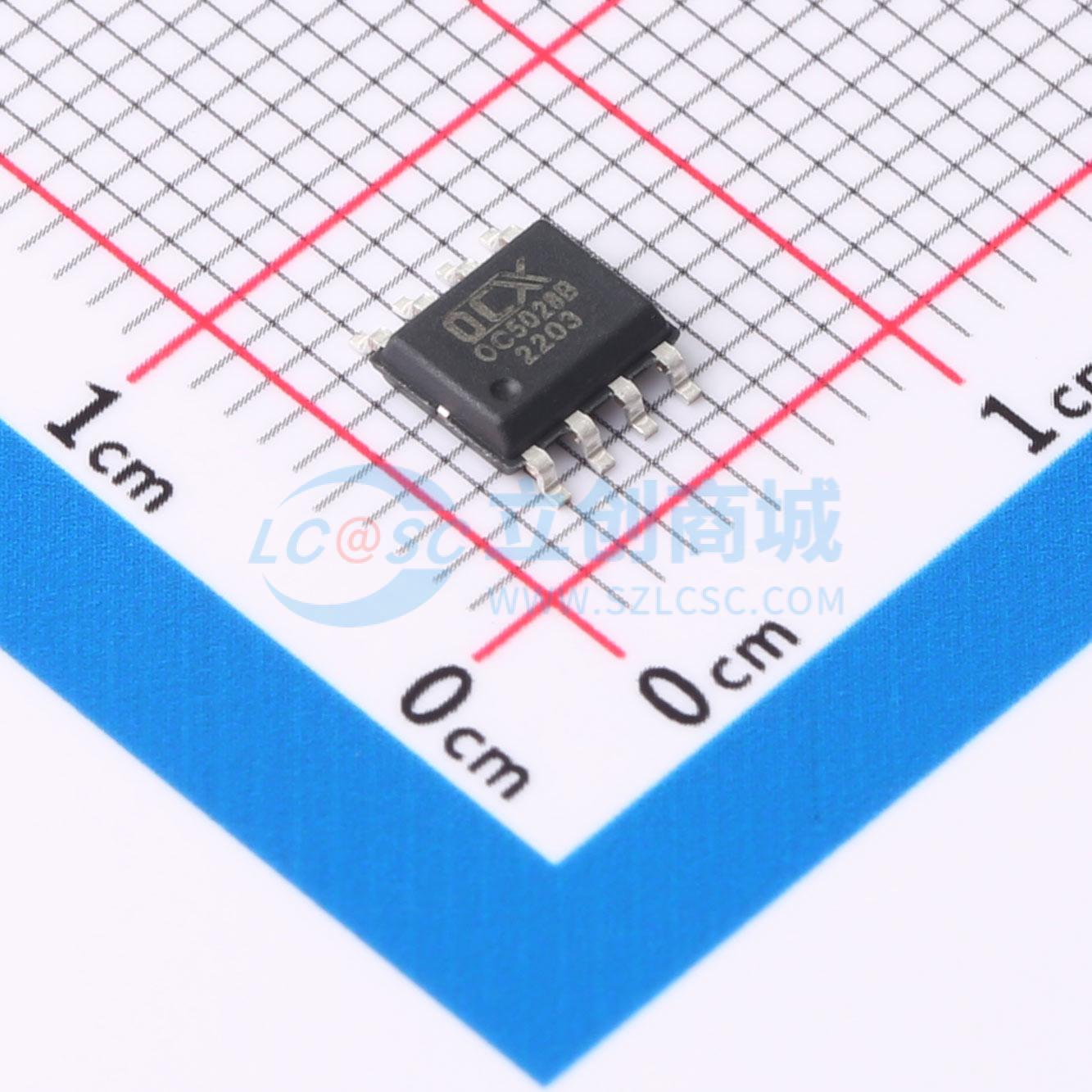

温馨提醒：图片仅供参考，商品以实物为准
OC5028B
内置MOS开关降压型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款内置100V功率MOS的开关降压型大功率LED恒流驱动芯片。采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在DIM端加PWM信号，可以进行LED灯调光。DIM端同时支持线性调光。内部还集成了VDD稳压管以及过温保护电路等，减少外围元件并提高系统可靠性。采用ESOP8封装，散热片内置接SW脚。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC5028B
- 商品编号
- C842719
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3.1V~100V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品特性
- 内置100V功率MOS，高效率、高精度
- 采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变
- 通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度
- 在DIM端加PWM信号，可以进行LED灯调光，DIM端同时支持线性调光
- 内部集成VDD稳压管以及过温保护电路等，减少外围元件并提高系统可靠性
- 采用ESOP8封装，散热片内置接SW脚
应用领域
- 自行车、电动车、摩托车灯
- 强光手电
- LED射灯
- 大功率LED照明LED背光
