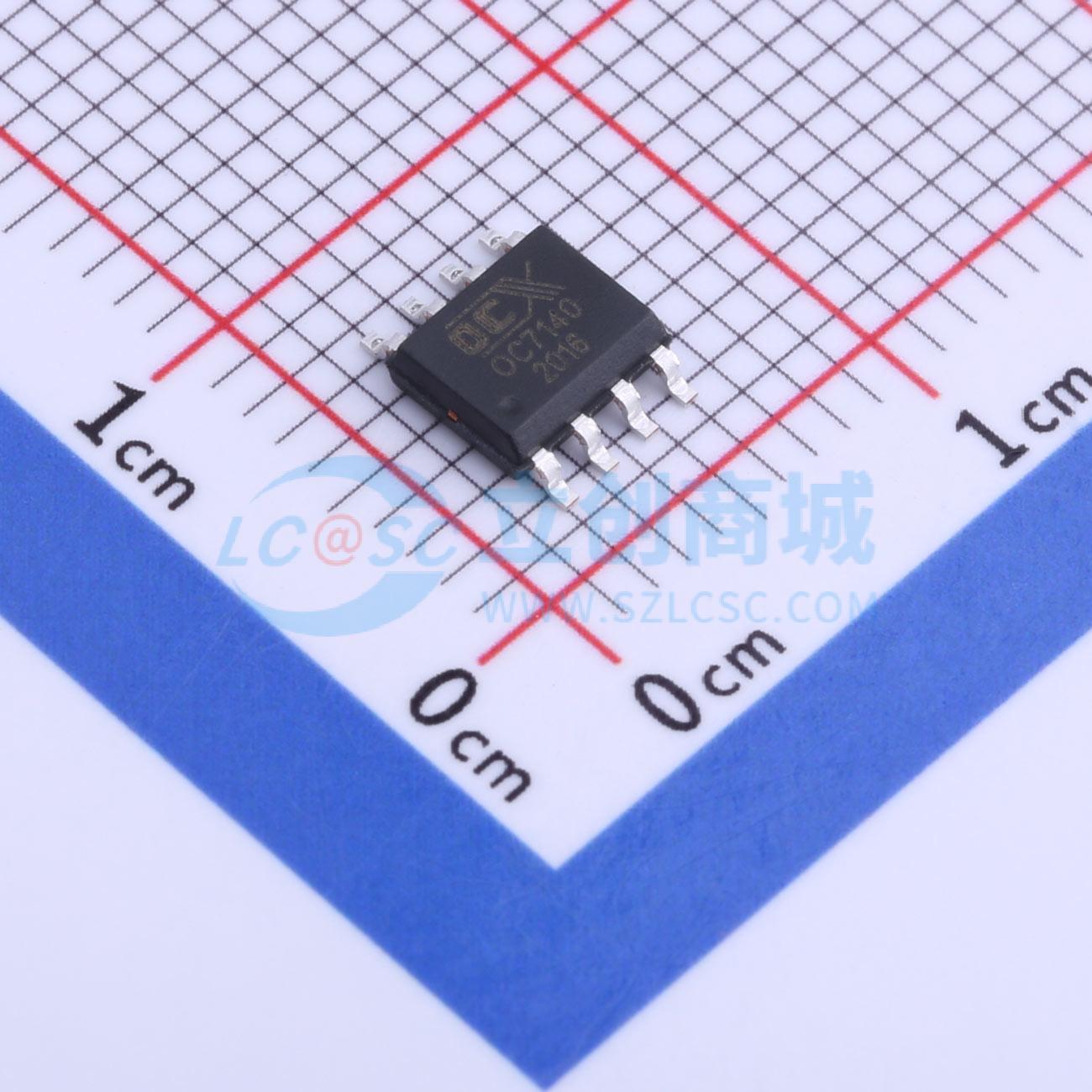

温馨提醒：图片仅供参考，商品以实物为准
OC7140
带PWM调光的线性降压LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OC7140是一种带PWM调光功能的线性降压LED恒流驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻可调节输出电流，输出电流范围为10~2000mA。OC7140内置30V 50毫欧MOS。OC7140内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC7140
- 商品编号
- C842736
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~6V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 2A | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
OC7140是一种带PWM调光功能的线性降压LED恒流驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻可调节输出电流，输出电流范围为10~2000mA。OC7140内置30V 50毫欧MOS。OC7140内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。OC7140具有很低的静态电流，典型值为60μA。OC7140带PWM调光功能，可通过在DIM脚加PWM信号调节LED电流。OC7140采用ESOP8封装。外露散热片接LED脚。
商品特性
- 内置30V 50毫欧MOS
- 低静态电流：60uA
- 输出电流：10mA到2000mA
- PWM调光：最高频率10KHz
- 输出电流精度：±4%
- 内置过热保护
- VDD工作电压：2.5 - 6V
应用领域
- 线性LED照明驱动
- LED手电筒、LED台灯、LED矿灯、LED指示灯等
