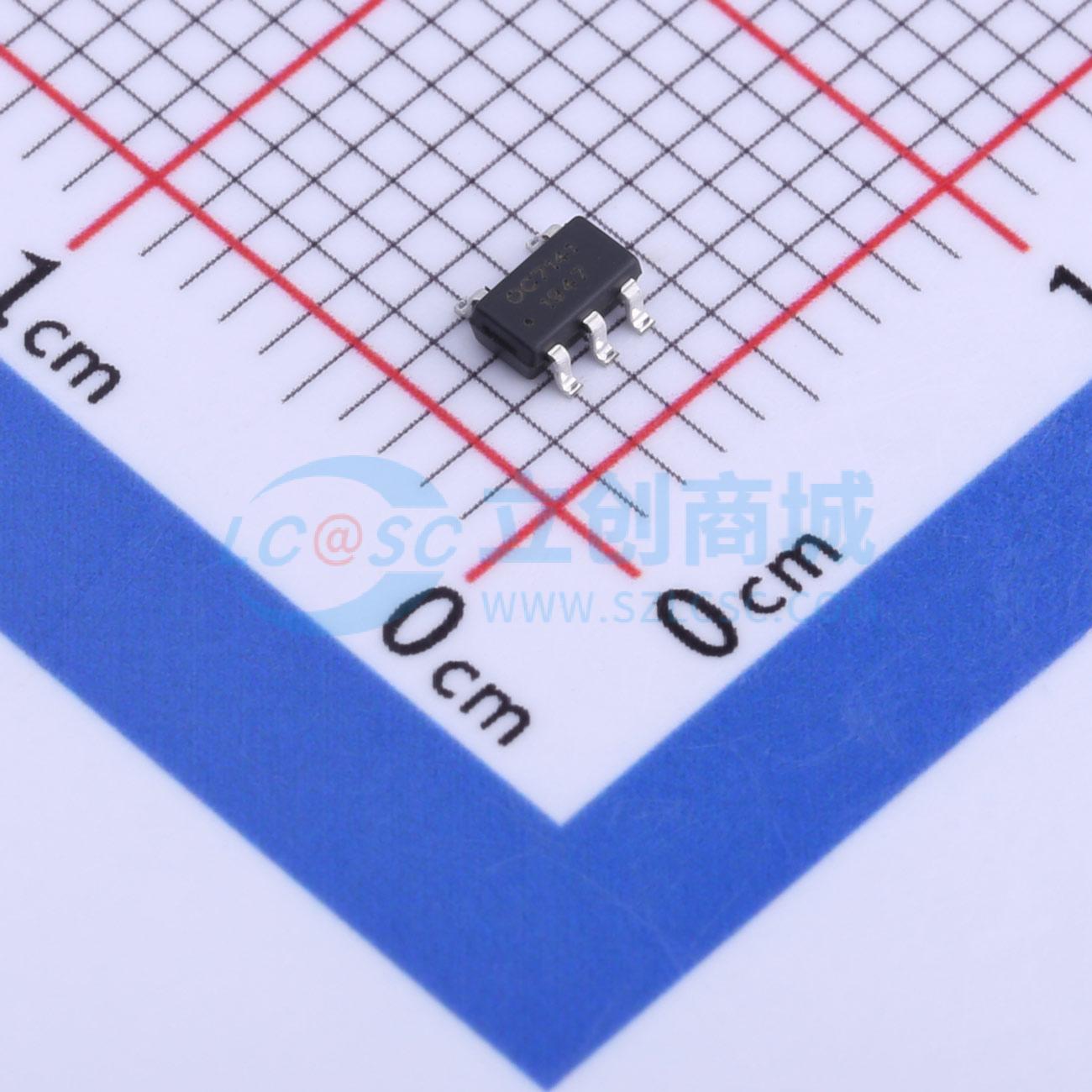

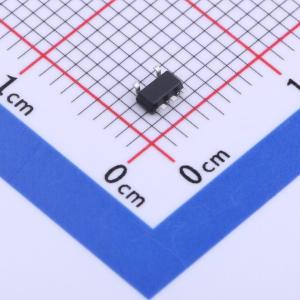

温馨提醒：图片仅供参考，商品以实物为准

OC7141

PWM调光的线性降压LED恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OC7141是一种带PWM调光功能的线性降压LED恒流驱动器，仅需外接一个电阻和一个NMOS管就可以构成一个完整的LED恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为10mA到3000mA。OC7141内置过热保护功能，可有效保护芯片及MOS管，避免因过热而造成损坏。OC7141具有很低的静态电流，典型值为60μA。
品牌名称: OCX(欧创芯)
商品型号: OC7141
商品编号: C842737
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

OC7141是一种带PWM调光功能的线性降压LED恒流驱动器，仅需外接一个电阻和一个NMOS管就可以构成一个完整的LED恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为10mA到3000mA。OC7141内置过热保护功能，可有效保护芯片及MOS管，避免因过热而造成损坏。OC7141具有很低的静态电流，典型值为60μA。OC7141带PWM调光功能，可通过在DIM脚加PWM信号调节LED电流。OC7141采用SOT - 23 - 5封装。

商品特性

电源电压：2.5V ~ 6V
低静态电流：60uA
输出电流：10mA到3000mA
PWM调光：最高频率10KHz
输出电流精度：优于±4%
内置过热保护
电源电压可扩展至400V以上

应用领域

线性LED照明驱动
LED手电筒、LED台灯、LED矿灯、LED指示灯等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.5V~6V
	开关频率	-
	通道数	1
	输出电流	3A
	调光	PWM

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-20℃~+85℃
	开关管(内置/外置)	外置
	恒流精度	4%
