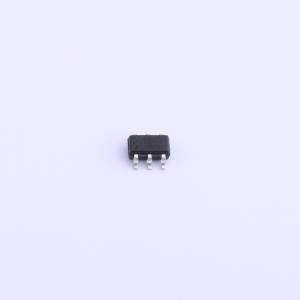

OC5121
开关降压型LED恒流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高效率、高精度的降压型大功率LED恒流驱动控制芯片。采用固定频率的平均电流控制方式，具有优异的负载调整率和线性调整率。通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。支持线性调光，可通过CS端进行调光。集成电高低亮功能，可通过HL脚选择高亮或低亮工作模式。内部集成了VDD稳压管以及过温保护电路，减少外围元件并提高系统可靠性。
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC5121
- 商品编号
- C842728

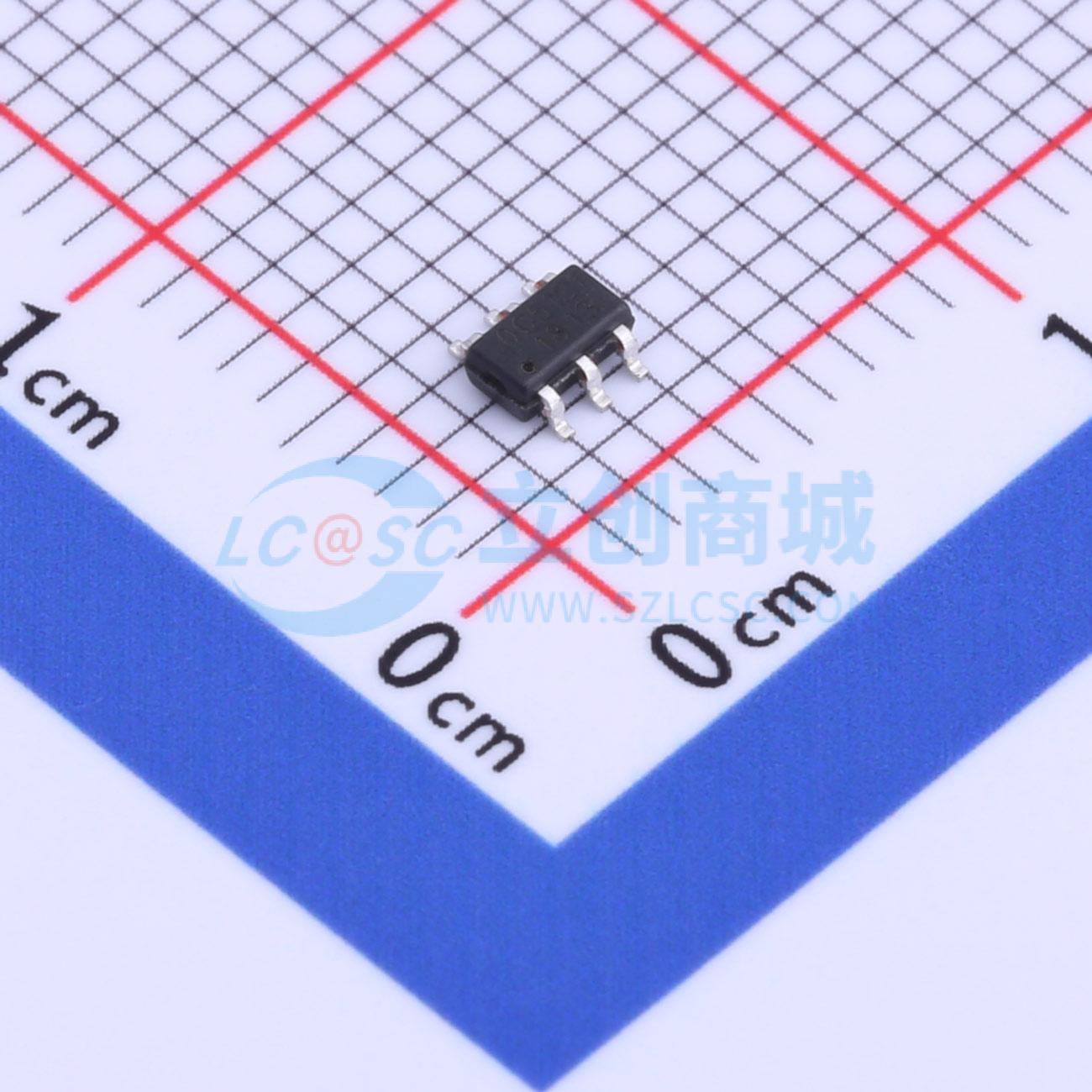

- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 8V~150V | |
| 开关频率 | 140kHz | |
| 通道数 | 1 | |
| 调光 | 模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品特性
- OC5121是一款高效率、高精度的降压型大功率LED恒流驱动控制芯片。
- 采用固定频率的平均电流控制方式，具有优异的负载调整率和线性调整率。
- 通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。
- 支持线性调光，可通过CS端进行调光。
- 集成电高低亮功能，可通过HL脚选择高亮或低亮工作模式。
- 内部集成了VDD稳压管以及过温保护电路，减少外围元件并提高系统可靠性。
- 采用SOT23 - 6封装。
- 宽输入电压范围：8V ~ 150V
- 高效率：可高达93%
- 支持线性调光
- 支持高低亮模式
- 工作频率：140KHz
- CS电压：200mV
- 芯片供电欠压保护：4.1V
- 智能过温保护
- 内置VDD稳压管
应用领域
- LED汽车大灯
- 自行车、电动车、摩托车灯
- 强光手电
- LED射灯
- 大功率LED照明
- LED背光
