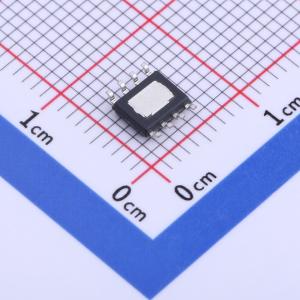

温馨提醒：图片仅供参考，商品以实物为准
OC5128
内置MOS开关降压型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：内置100V MOS。 宽输入电压范围：8V ~ 100V。 输出电流范围：100mA ~ 1.8A。应用：电动自行车、摩托车灯
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC5128
- 商品编号
- C842731
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 8V~100V | |
| 开关频率 | 160kHz | |
| 通道数 | 1 | |
| 输出电流 | 1.8A |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品特性
- OC5128是一款内置100V功率MOS高效率、高精度的开关降压型大功率LED恒流驱动芯片。
- 采用固定频率的PWM工作模式，典型工作频率为160KHz。
- 采用平均电流检测模式，因此具有优异的负载调整率特性。
- 集成了高低亮功能，可以通过MODE端口实现高低亮的功能切换。MODE悬空为高亮模式，MODE接高电平为1/2电流的低亮模式。
- 内部还集成了VDD稳压管以及过温保护电路等，减少外围元件并提高系统可靠性。
- 采用ESOP8封装，散热片内置接SW脚。
- 内置100VMOS
- 宽输入电压范围：8V~100V
- 输出电流范围：100mA~1.8A
- 高效率：可高达93%
- 工作频率：160KHz
- 芯片供电欠压保护：4.1V
- 平均电流工作模式
- 智能过温保护
- 内置VDD稳压管
应用领域
- 电动自行车、摩托车灯
- 汽车照明
- 直流或交流输入LED驱动
- 大功率LED照明
- LED背光
