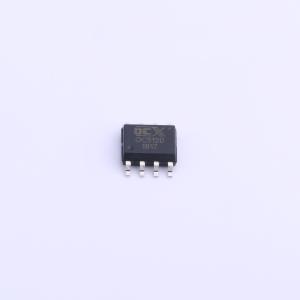

OC5120
OC5120
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- OCX(欧创芯)
- 商品型号
- OC5120
- 商品编号
- C842726
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | 140kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品特性
- 内置100V功率MOS，高效率、高精度的开关降压型大功率LED恒流驱动芯片
- 采用固定频率的PWM工作模式，典型工作频率为140KHz
- 采用平均电流检测模式，具有优异的负载调整率特性
- 集成高低亮功能，可通过MODE端口实现高低亮功能切换，MODE悬空为高亮模式，MODE接高电平为1/2电流的低亮模式
- 内部集成VDD稳压管以及过温保护电路等，减少外围元件并提高系统可靠性

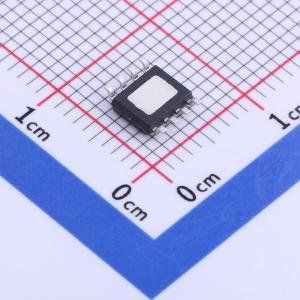

- 采用ESOP8封装，散热片内置接SW脚
- 宽输入电压范围：8V~100V
- 输出电流范围：100mA~1.5A
- 高效率：可高达93%
- 支持高低亮工作模式
- 平均电流检测
- 智能过温保护
- 内置VDD稳压管
应用领域
- 电动自行车、摩托车灯
- 汽车照明
- 直流或交流输入LED驱动
- 大功率LED照明
- LED背光
