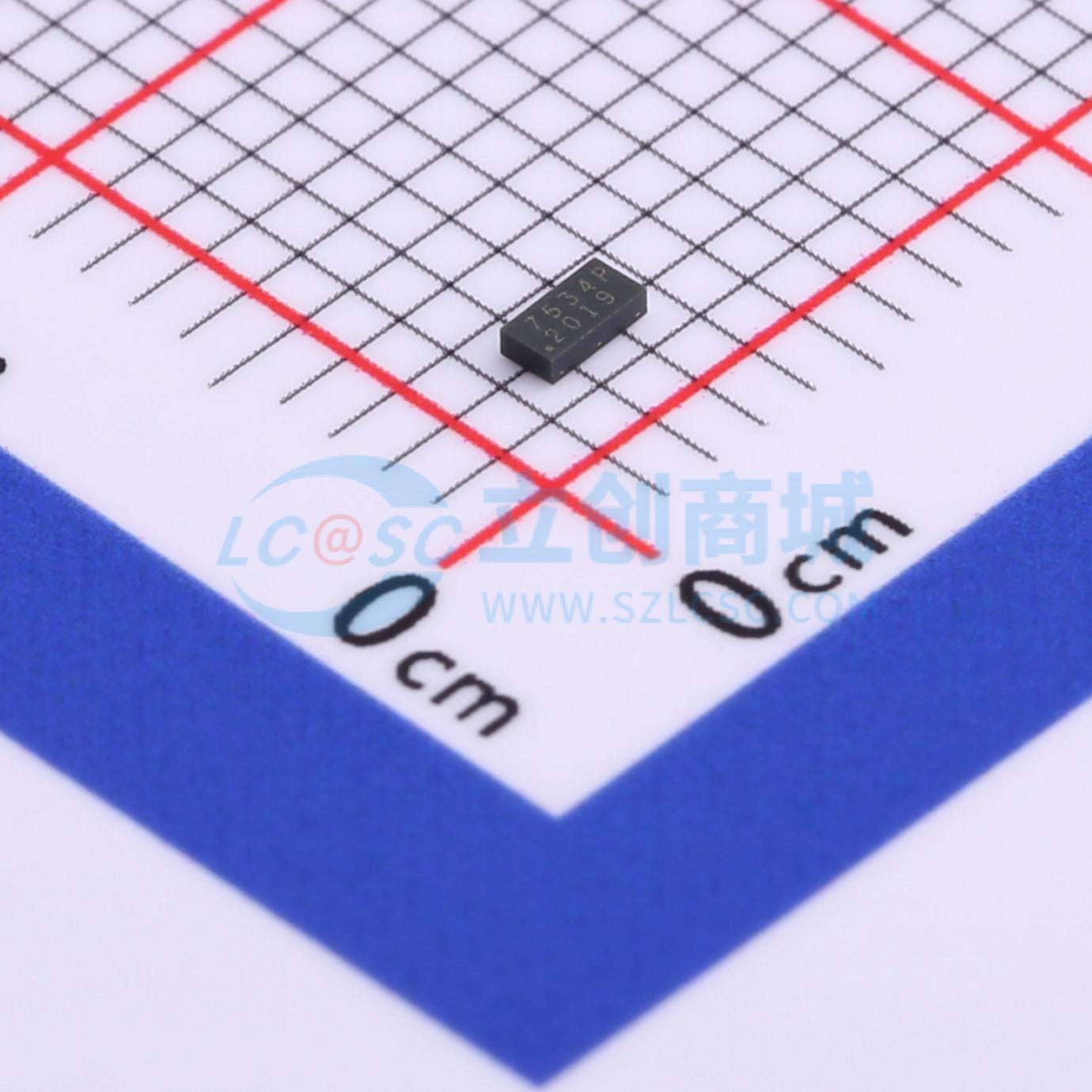

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP7534P.TNT
双向ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RClamp7534P是一款高性能TVS阵列，旨在同时保护4条信号线免受由ESD、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过压事件影响。RClamp7534P的典型电容极低，仅为0.19pF，旨在保护HDMI 2.0、以太网和USB 3.0等高 速接口。RClamp7534P是一款双向器件，旨在为正、负ESD脉冲提供极低的钳位电压。RClamp7534P的典型动态电阻为1.0欧姆，在过压事件期间可快速开启，以保护敏感系统。RClamp7534P采用5引脚SGP2010N5封装，尺寸为2.0×1.0mm，标称高度为0.50mm。引脚的标称间距为0.40mm。直插式封装设计简化了PCB布局，并保持了高速线路上的信号完整性。低峰值ESD钳位、低动态电阻和创新的封装设计相结合，使该器件能够提供最高级别的ESD保护。
- 品牌名称
- SEMTECH
- 商品型号
- RCLAMP7534P.TNT
- 商品编号
- C841237
- 商品封装
- SGP2010-5
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.19pF |
商品概述
RClamp7534P是一款高性能TVS阵列，旨在同时保护4条信号线免受由ESD、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过压事件影响。RClamp7534P的典型电容极低，仅为0.19pF，专为保护HDMI 2.0、以太网和USB 3.0等高速接口而设计。 RClamp7534P是一款双向器件，旨在为正、负ESD脉冲提供极低的钳位电压。RClamp7534P的典型动态电阻为1.0欧姆，在过压事件期间能快速开启，以保护敏感系统。 RClamp7534P采用5引脚SGP2010N5封装，尺寸为2.0 x 1.0 mm，标称高度为0.50 mm。引脚的标称引脚间距为0.40 mm。直插式封装设计简化了PCB布局，并保持了高速线路上的信号完整性。低峰值ESD钳位、低动态电阻和创新封装设计的结合，使该器件能够提供最高级别的ESD保护。
商品特性
- 符合IEC 61000 - 4 - 2（ESD）标准，为高速数据线提供ESD保护：±25kV（空气放电）、±20kV（接触放电）
- 符合IEC 61000 - 4 - 5（雷击）标准：4A（8/20μs）
- 符合IEC 61000 - 4 - 4（EFT）标准：40A（5/50ns）
- 针对高速线路优化的封装设计
- 保护四条高速线路
- 低电容：典型值0.19pF（I/O到地）
- 低ESD钳位电压
- 低动态电阻：典型值1.0欧姆
- 低泄漏电流
- 固态硅雪崩技术
应用领域
- HDMI 2.0
- USB 3.1
- Display Port 1.4
- Thunderbolt
- 1G / 2.5G / 5G / 10G以太网
- V-By-One
- MHL
