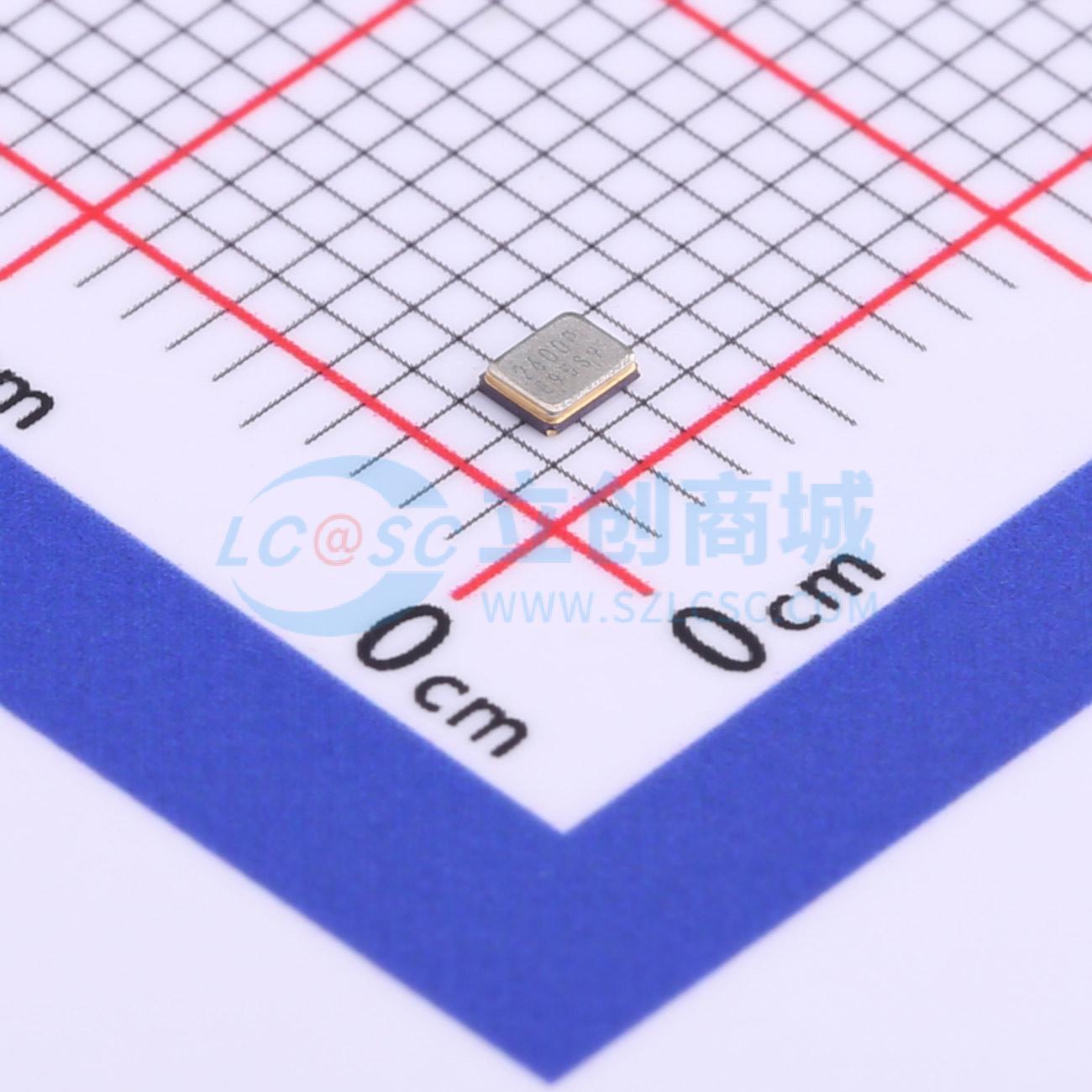

Q22FA12800140实物图
Q22FA12800140商品缩略图
Q22FA12800140商品缩略图
Q22FA12800140商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

Q22FA12800140

26MHz ±10ppm 9pF

  • SMT扩展库
  • PCB免费打样
描述
FA-128 26.000000 MHz 9.0 +10.0-10.0,2 x 1.6 x 0.5mm
品牌名称
EPSON(爱普生)
商品型号
Q22FA12800140
商品编号
C841200
商品封装
SMD2016-4P
包装方式
袋装
商品毛重
0.029克(g)

商品参数

属性参数值
商品目录无源晶振
晶振类型贴片晶振
频率26MHz
常温频差±10ppm
属性参数值
负载电容9pF
频率稳定度±20ppm
等效串联电阻(ESR)60Ω
工作温度-40℃~+85℃

详细信息
  • 系列概述

FA-128系列特性:

  • 外形尺寸:2.0 x 1.6 x 0.5mm
  • 频率范围:19.2MHz ~ 54MHz
  • 振荡模式:基频
  • 频率公差(标准):±10×10^-6 / ±30×10^-6 (@+25°C)
  • 频率与温度特性(标准):
  •   ±10 × 10^-6(-20°C ~ +75°C)
      ±30 × 10^-6(-20°C ~ +75°C)
  • 串联电阻(ESR):
  •   150 Ω Max(19.2 MHz ≤ f_nom < 20 MHz)
      100 Ω Max(20 MHz ≤ f_nom < 24MHz)
      80 Ω Max(24 MHz ≤ f_nom ≤ 26 MHz)
      60 Ω Max(26 MHz ≤ f_nom ≤ 54 MHz)

    FA-128系列应用领域:

  • 移动电话
  • 蓝牙
  • 无线-局域网
  • ISM 频段电台广播
  • MCU时钟等
  • 型号规格表示方法

    文档
    EPSON(爱普生)_FA-128系列数据手册(英文).pdf 查看详情 EPSON(爱普生)_FA-128系列完整数据表(英文).pdf 查看详情 EPSON(爱普生)_石英晶体振荡器周围电路设计(中文).pdf 查看详情 EPSON(爱普生)_抖动与相位噪音(中文).pdf 查看详情 EPSON(爱普生)_获得高频输出的方法(锁相环电路)(中文).pdf 查看详情 EPSON(爱普生)_差分时钟驱动介绍(英文).pdf 查看详情 EPSON(爱普生)_为评估振荡电路而进行的工作(频率匹配篇)(中文).pdf 查看详情 EPSON(爱普生)_为评估振荡电路而进行的工作(振荡裕度与激励功率篇)(中文).pdf 查看详情 EPSON(爱普生)_低频振荡电路新常识(中文).pdf 查看详情 ECS_串联与并联电路振荡器设计和负载电容(英文).pdf 查看详情 ECS_晶体振荡器设计应用说明(英文).pdf 查看详情 AKER(安碁科技)_关于晶体振荡器(英文).pdf 查看详情 KDS(大真空)_振荡电路及检测方法(英文).pdf 查看详情 ECS_振荡器电路设计注意事项(英文).pdf 查看详情 ECS_晶体和振荡器印刷电路板设计注意事项(英文).pdf 查看详情 ECS_振荡器输出类型指南:正弦波和方波(英文).pdf 查看详情 ECS_石英晶体设计参数(英文).pdf 查看详情 ECS_石英晶体和MEMS振荡器性能(英文).pdf 查看详情
