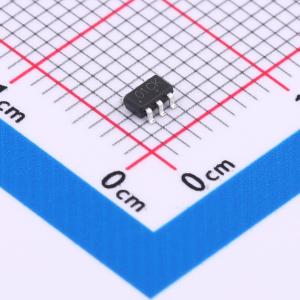

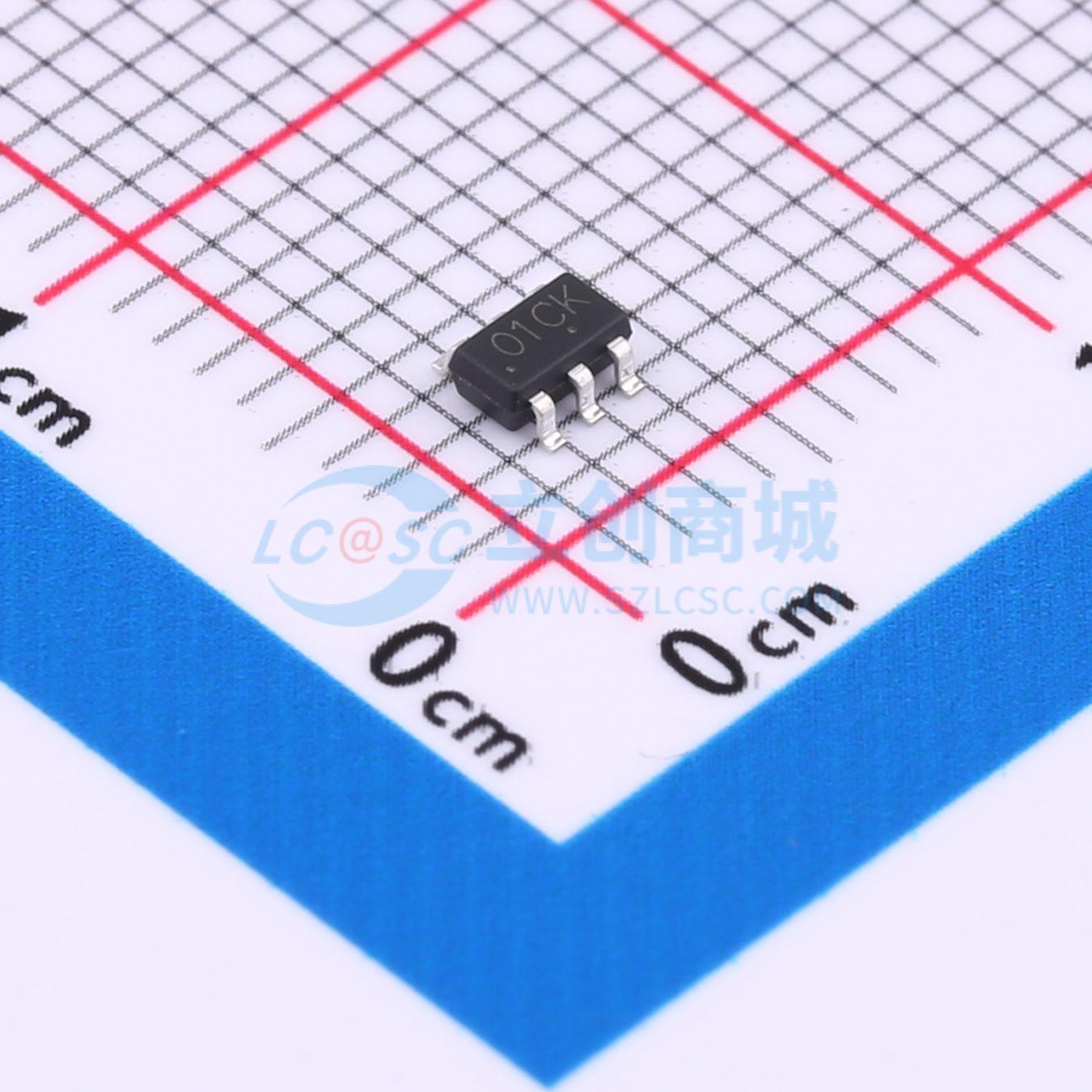

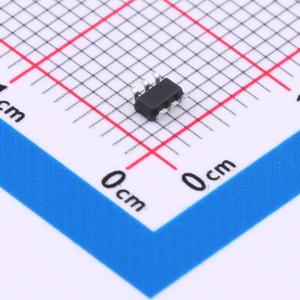

NDC7001C
耐压:60V 电流:350mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 应用：替换数字晶体管。电平转换器。电源转换器电路。电池供电系统
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- NDC7001C
- 商品编号
- C7603325
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 500mA；350mA | |
| 导通电阻(RDS(on)) | 1.5Ω@10V；2.5Ω@10V | |
| 耗散功率(Pd) | 950mW | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 950pC@4.5V；1.1nC@4.5V | |
| 输入电容(Ciss) | 36pF；51pF | |
| 反向传输电容(Crss) | 6.6pF；2.2pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 15pF；11pF |
商品特性
- 漏源电压 (VDS) = -30 V
- 漏极电流 (ID) = -12 A（栅源电压 (VGS) = -10 V）
- 导通电阻 (RDS(ON)) < 11.9 mΩ（栅源电压 (VGS) = -10 V）
应用领域
-替代数字晶体管、电平转换器-电源转换电路-电池供电系统
