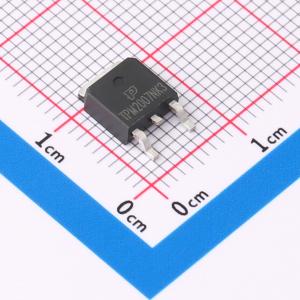

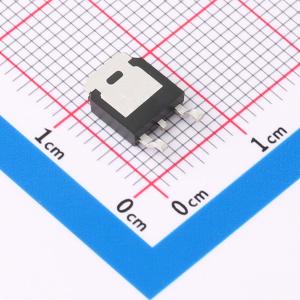

温馨提醒：图片仅供参考，商品以实物为准
FQD7N20LTM-TP
耐压:200V 电流:5.5A
- 描述
- 特性：应用于电源开关应用、硬开关和高频电路、不间断电源。 VDS = 200V，ID = 5.5A。 RDS(ON) < 580mΩ @ VGS = 10V (Typ: 500mΩ)。应用：电源开关应用。 硬开关和高频电路
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- FQD7N20LTM-TP
- 商品编号
- C7603330
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.638365克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 5.5A | |
| 导通电阻(RDS(on)) | 580mΩ@10V,1A | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC@100V | |
| 输入电容(Ciss) | 580pF@25V | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 90pF |
商品特性
- VDS = 20V，VGS = 4.5V、ID = 5.0A 时，RDS(ON) = 40mΩ
- VDS = 20V，VGS = 2.5V、ID = 4.0A 时，RDS(ON) = 60mΩ
- VDS = 20V，VGS = 1.8V、ID = 1.0A 时，RDS(ON) = 75mΩ
- 静电敏感器件
应用领域
- 笔记本电脑电源管理
- 便携式设备
- 电池供电系统
- 负载开关
- 数码相机
