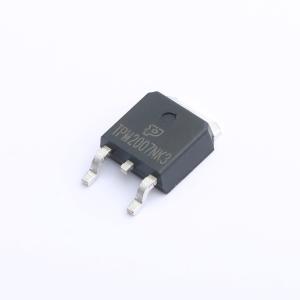

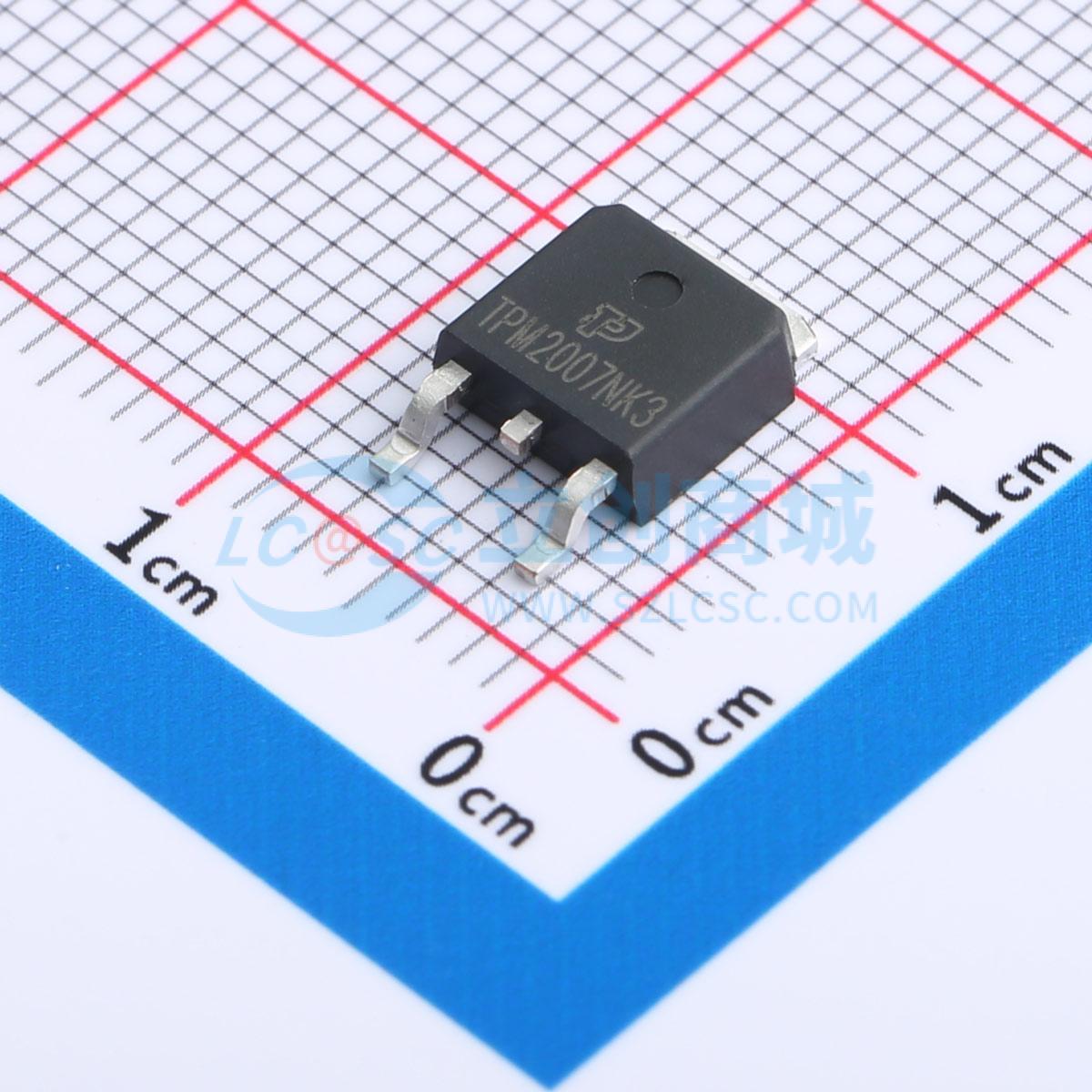

TPM2007NK3
耐压:200V 电流:5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：应用于功率开关应用。 应用于硬开关和高频电路。 应用于不间断电源。 VDS = 200V，ID = 5.5A。 RDS(ON) < 580mΩ @ VGS = 10V (典型值: 500mΩ)。应用：功率开关应用。 硬开关和高频电路
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM2007NK3
- 商品编号
- C7603328
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1.154667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 5.5A | |
| 导通电阻(RDS(on)) | 580mΩ@10V | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 12nC@100V | |
| 输入电容(Ciss) | 580pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 90pF |
商品特性
- 漏源电压(VDS) = 200V,漏极电流(ID) = 5.5A
- 栅源电压(VGS) = 10V 时,导通电阻(RDS(ON)) < 580mΩ(典型值:500mΩ)
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
