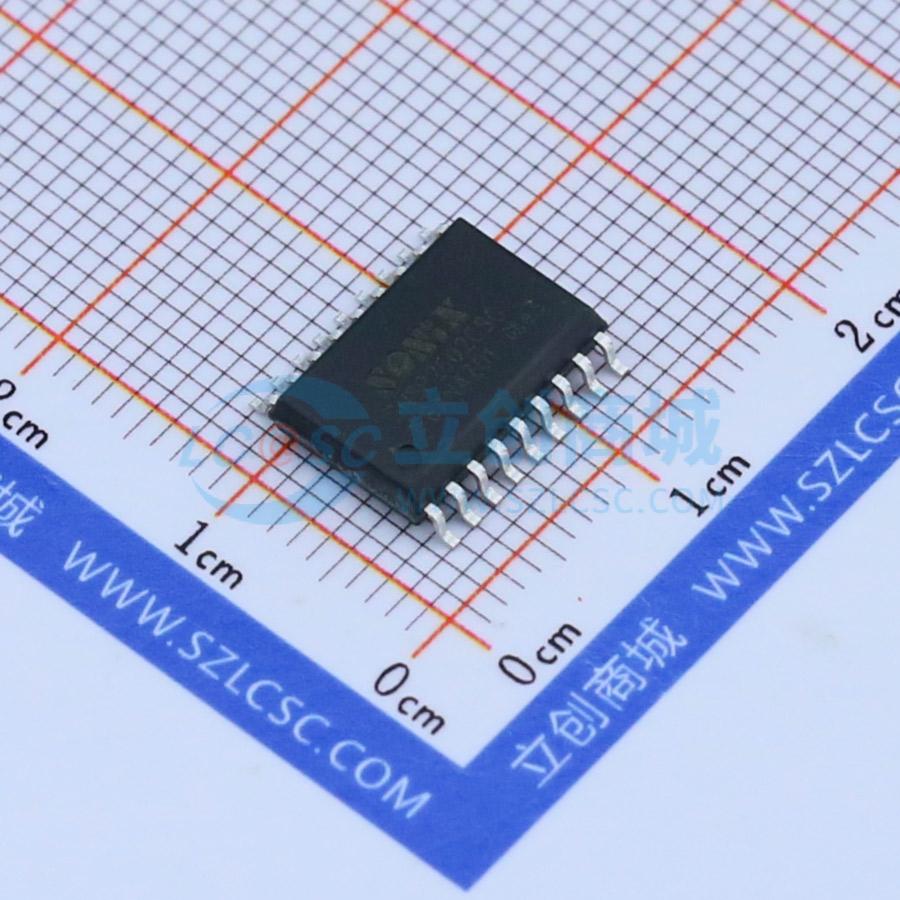

温馨提醒：图片仅供参考，商品以实物为准
SN8P2602C
SN8P2602C
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 松翰8位MCU
- 品牌名称
- SONIX(松翰)
- 商品型号
- SN8P2602C
- 商品编号
- C85339
- 商品封装
- SOP-18-300mil
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | - | |
| 程序存储容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | OTP | |
| I/O数量 | 16 | |
| 工作电压 | 2.2V~5.5V |
商品特性
- 存储器配置ROM：1κ * 16位。RAM：48 * 8位。
- Fcpu（指令周期）：Fcpu = Fosc/1，Fosc/2，Fosc/4，Fosc/8，Fosc/16，Fosc/32，Fosc/64，Fosc/128。
- 3个中断源：2个内部中断（T0，TC0），1个外部中断（INT0）。
- 1个8位基本定时器T0，具有RTC功能（0.5S）。
- 1个8位定时器TC0，具有外部事件计数器功能、Buzzer和PWM功能。
- 1通道2K/4K buzzer输出。
- 内置看门狗定时器，时钟源由低速RC时钟提供(16KHz @3V, 32KHz @5V)。
- I/O引脚配置：双向输入输出端口为P0，P1，P5；单向输入引脚为P1.5；具有上拉电阻的端口为P0，P1，P5；具有下拉电阻的引脚为P5.0~P5.3；具有唤醒功能的端口为P0、P1电平变换；40mA sink引脚为P5.0~P5.3，P5.5；可编程的开漏引脚为P1.0；外部中断触发沿为P0.0，由PEDGE寄存器控制。
- 4种系统时钟：外部高速时钟（RC时钟，高达10MHz；晶体时钟，高达16MHz）；内部高速时钟（RC时钟，高达16MHz）；内部低速时钟（RC时钟，16KHz(3V)，32KHz(5V)）。
- 4种工作模式：3级LVD复位系统，监控系统电源。普通模式下高低速时钟正常工作；低速时钟模式仅低速时钟工作；睡眠模式下高低速时钟都停止工作；绿色模式由定时器周期性的唤醒。指令的长度为1个字长，大多数指令只需要一个周期，JMP/CALL指令可寻址整个ROM区，查表指令MOVC可寻址整个ROM区。
- 封装形式：DIP 18 pin、SOP 18 pin、SSOP 20 pin。
