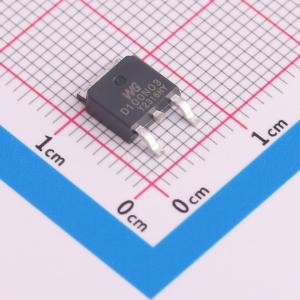

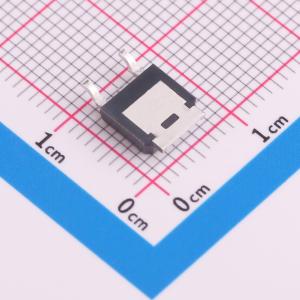

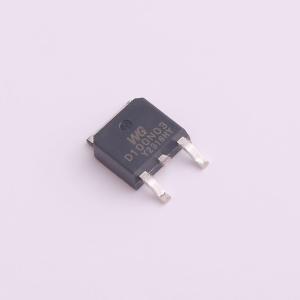

WGD100N03
30V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WGD100N03
- 商品编号
- C7541422
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 6.7mΩ@4.5V；5mΩ@10V | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 2.1nF | |
| 反向传输电容(Crss) | 282pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 326pF |
商品特性
- 低固有电容。
- 出色的开关特性。
- 扩展的安全工作区。
- 无与伦比的栅极电荷：Qg = 15nC（典型值）。
- BVDSS = 700V，ID = 4A
- RDS(on)：3.3Ω（最大值）@VG = 10V
- 经过100%雪崩测试
