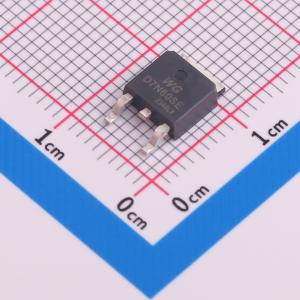

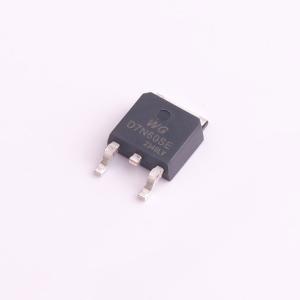

温馨提醒：图片仅供参考，商品以实物为准
WGD7N60SE
600V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WGD7N60SE
- 商品编号
- C7541431
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.2Ω@10V | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 29nC@10V | |
| 输入电容(Ciss) | 1nF | |
| 反向传输电容(Crss) | 2.4pF | |
| 输出电容(Coss) | 95pF |
商品特性
- 低本征电容
- 出色的开关特性
- 扩展的安全工作区
- 无与伦比的栅极电荷:Qg = 29nC(典型值)
- VDSS = 600 V,ID = 7 A
- RDS(on):1.3 Ω(最大值)@ VG = 10 V
- 100%雪崩测试
