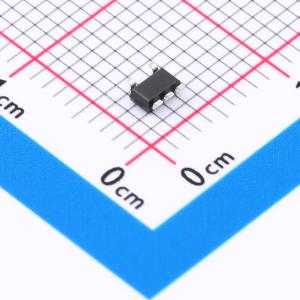

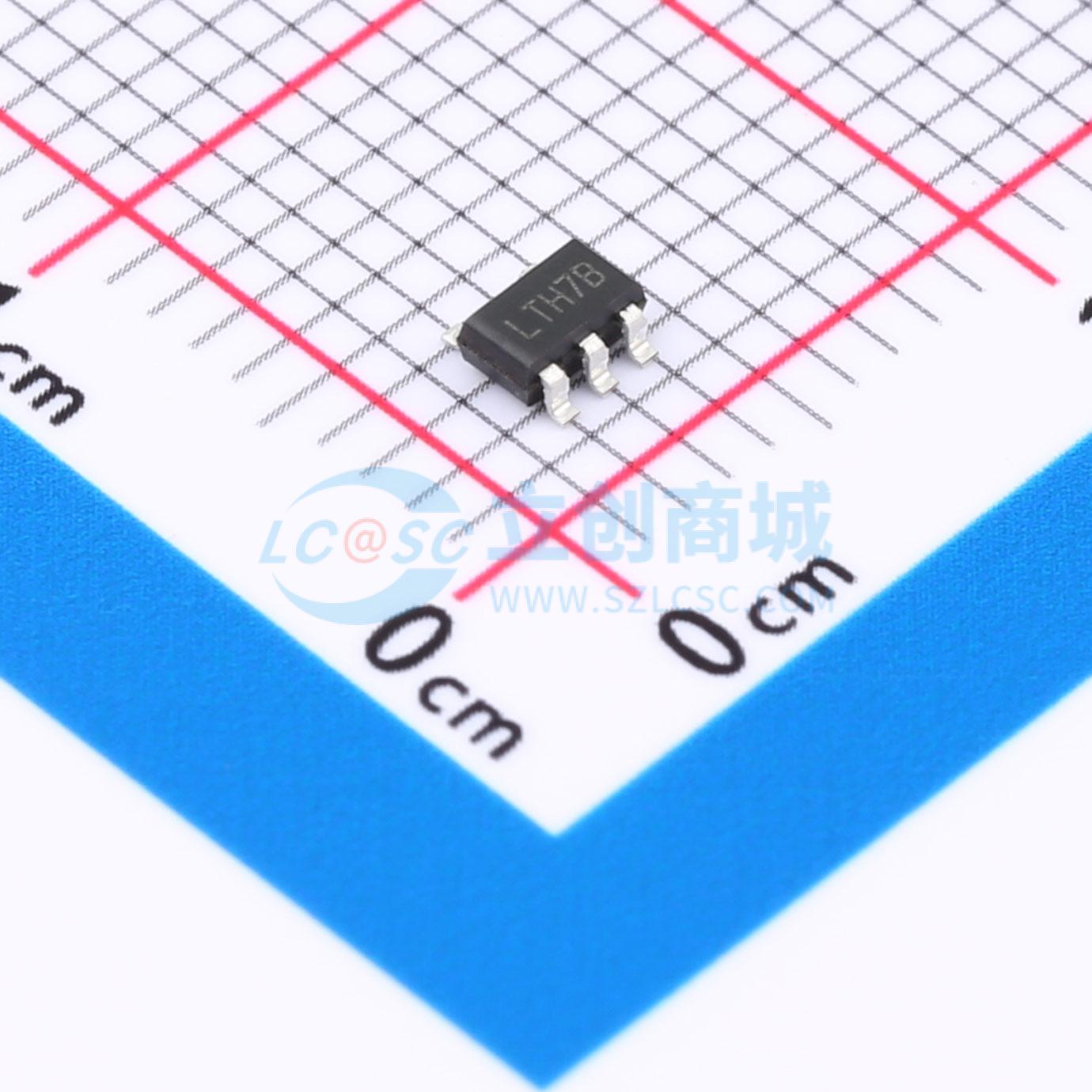

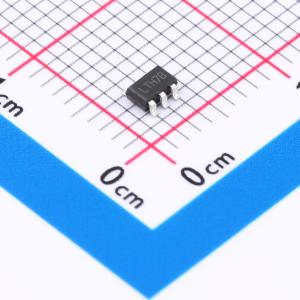

GN4054A
停产 GN4054A
- 描述
- 恒定电流/电压线性充电器@@单节锂离子电池采用恒定电流/恒定电压线性充电器高达800mA的可编程充电电流，4.2V预设充电电压，待机模式下供电电流为45uA
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GN4054A
- 商品编号
- C7502466
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 最大充电电流 | 800mA |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 |
商品概述
GN4054B 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得GN4054B成为便携式应用的理想选择。GN4054B可以适合USB电源和适配器电源工作。 由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，GN4054B将自动终止充电循环。 当输入电压（交流适配器或USB电源）被拿掉时，GN4054B自动进入一个低电流状态，将电池漏电流降至2uA以下。也可将GN4054B置于停机模式，以而将供电电流降至50uA。GN4054B的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
商品特性
- 高达500mA的可编程充电电流。
- 无需MOSFET、检测电阻器或隔离二极管。
- 用于单节锂离子电池、采用SOT23 - 5封装的完整线性充电器。
- 恒定电流/恒定电压操作，并具有热调节功能。
- 直接从USB端口给锂离子电池充电。
- 4.2V预设充电电压。
- C/10充电终止；自动再充电。
- 充电状态输出引脚。
- 待机模式下的供电电流为50uA。
- 2.9V涓流充电器件版本。
应用领域
- 锂电池充电器
