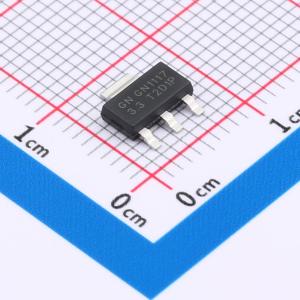

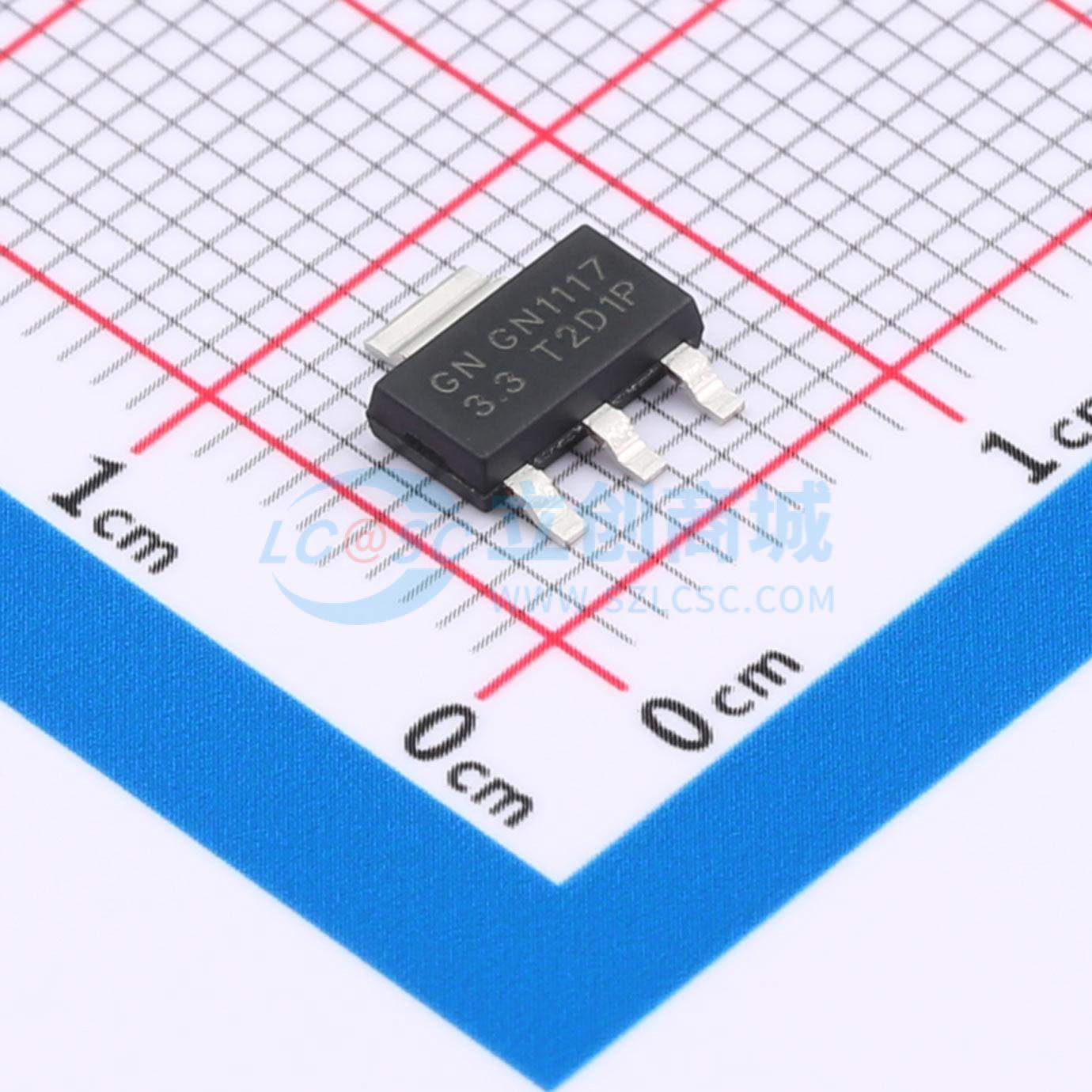

GN1117-3.3V

低压降正向稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 三段线性稳压电路正电压输出的低压降三端线性稳压电路，在1A输出电流下的压降位1.2V
品牌名称: GN(旌芯半导体)
商品型号: GN1117-3.3V
商品编号: C7502470
商品封装: SOT-223-3L
包装方式: 编带
商品毛重: 0.25132克(g)

商品参数

商品概述

GN1117是一款最大输出电流为1A的低压降正向稳压器，其中GN1117 - ADJ是可调输出电压版，只需要两个外接电阻即可实现输出电压在1.25V~13.8V范围内的调节，而GN1117 - 1.2/1.5/1.8/2.5/2.85/3.3/5是固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5V电压版。芯片内置温度保护。广泛应用于各种需要高精度，低压降正向稳压场合。

商品特性

输出电压可调
低压差
内置温度保护
最大输出电流：1A

应用领域

膝上型电脑，掌上电脑和笔记本电脑
电池充电器
SCSI - II主动终端
移动电话
无绳电话
电池供电系统
便携式设备
开关电源的后置稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 10 个)

个

起订量：10 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	72dB@(120Hz)
	压差	1.45V@(1A)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	0.003%Vout
	特性	过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
