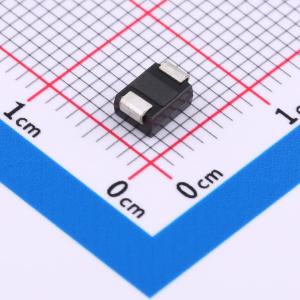

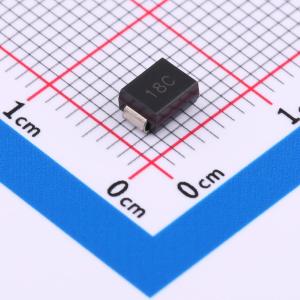

P6SMB18CA
双向TVS 15.3V截止 峰值脉冲电流：24.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该SMB封装双向TVS瞬态抑制二极管适用于15.3V系统，提供全面的正负向过压保护。拥有24.2A峰值脉冲电流处理能力，在遭遇双向瞬态电压时快速响应并高效钳位，有效抵御瞬间高压冲击，确保电子设备在高浪涌环境下稳定运行，是中高功率应用的理想防护组件。
- 商品型号
- P6SMB18CA
- 商品编号
- C7495249
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.1966克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15.3V | |
| 钳位电压 | 25.2V | |
| 峰值脉冲电流(Ipp) | 24.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压(VBR) | 17.1V；18.9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装，内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的箝位能力
- 在10/1000μs波形下具备600W峰值脉冲功率能力，重复频率（占空比）：0.01%
- 快速响应时间
- 在12V以上时，典型反向漏电流小于1μA
- 高温焊接：端子处可承受260℃/10秒
- 塑料封装符合UL 94V-0可燃性等级
应用领域
- I/O接口
- AC/DC电源供应
- 低频信号传输线
