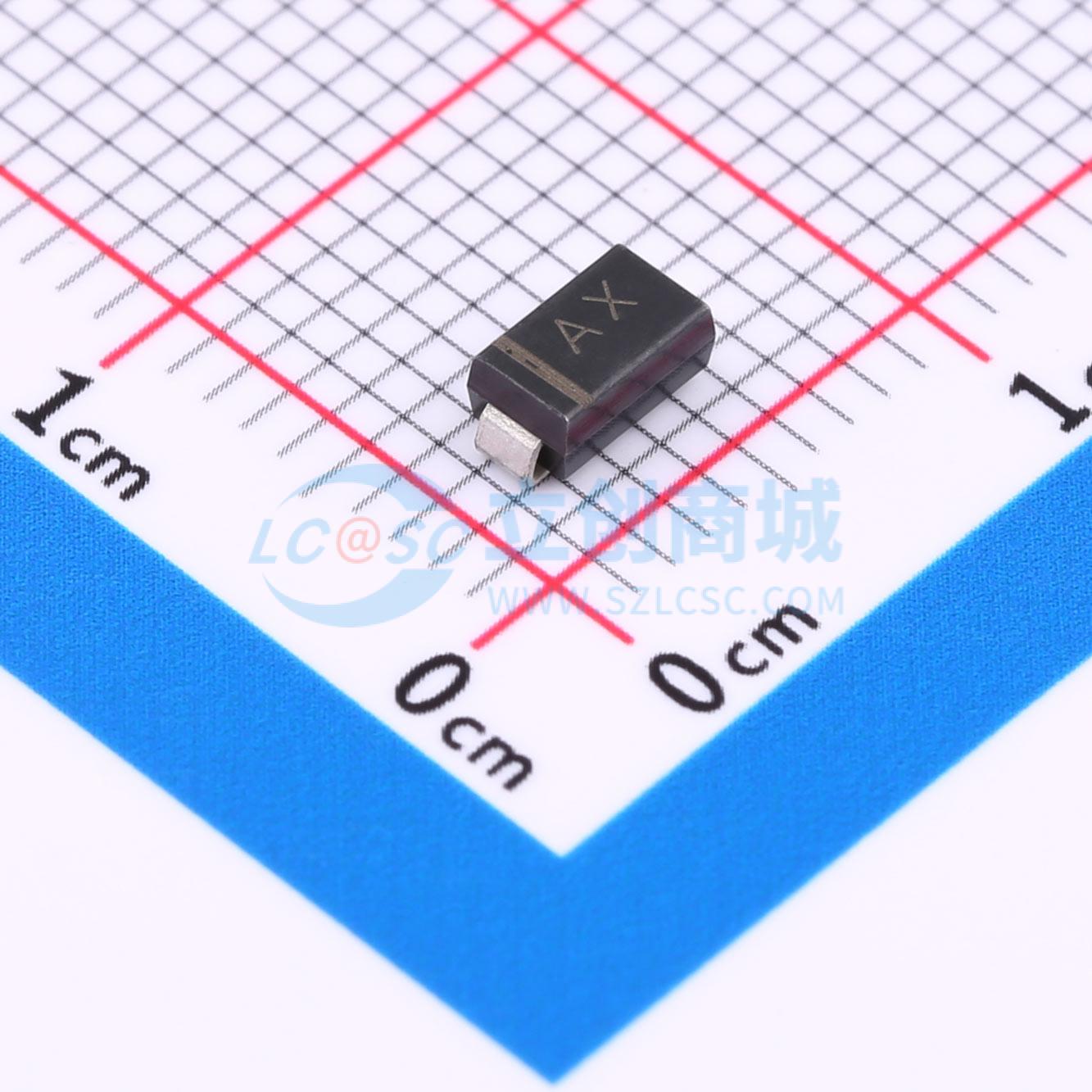

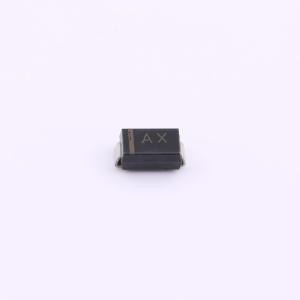

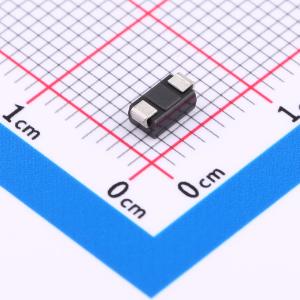

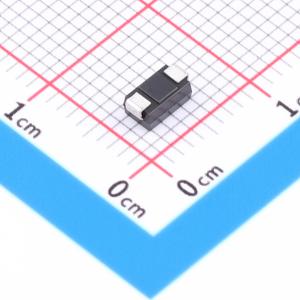

温馨提醒：图片仅供参考，商品以实物为准
SMAJ10A
单向TVS 10V截止 峰值浪涌电流：23.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SMA封装单向TVS瞬态抑制二极管，专为10V系统提供强大过压保护。其卓越性能体现在高达23.5A的峰值脉冲电流承受能力上，可在瞬间抑制异常电压上升，有效防止电路因浪涌、尖峰等瞬态事件受损。快速响应与高可靠性设计使其成为电源线及敏感电子设备防护的理想选择，确保系统稳定运行。
- 商品型号
- SMAJ10A
- 商品编号
- C7495255
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.11714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 10V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 23.5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压 | 11.1V；12.3V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有400W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合美国保险商实验室94V - 0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
