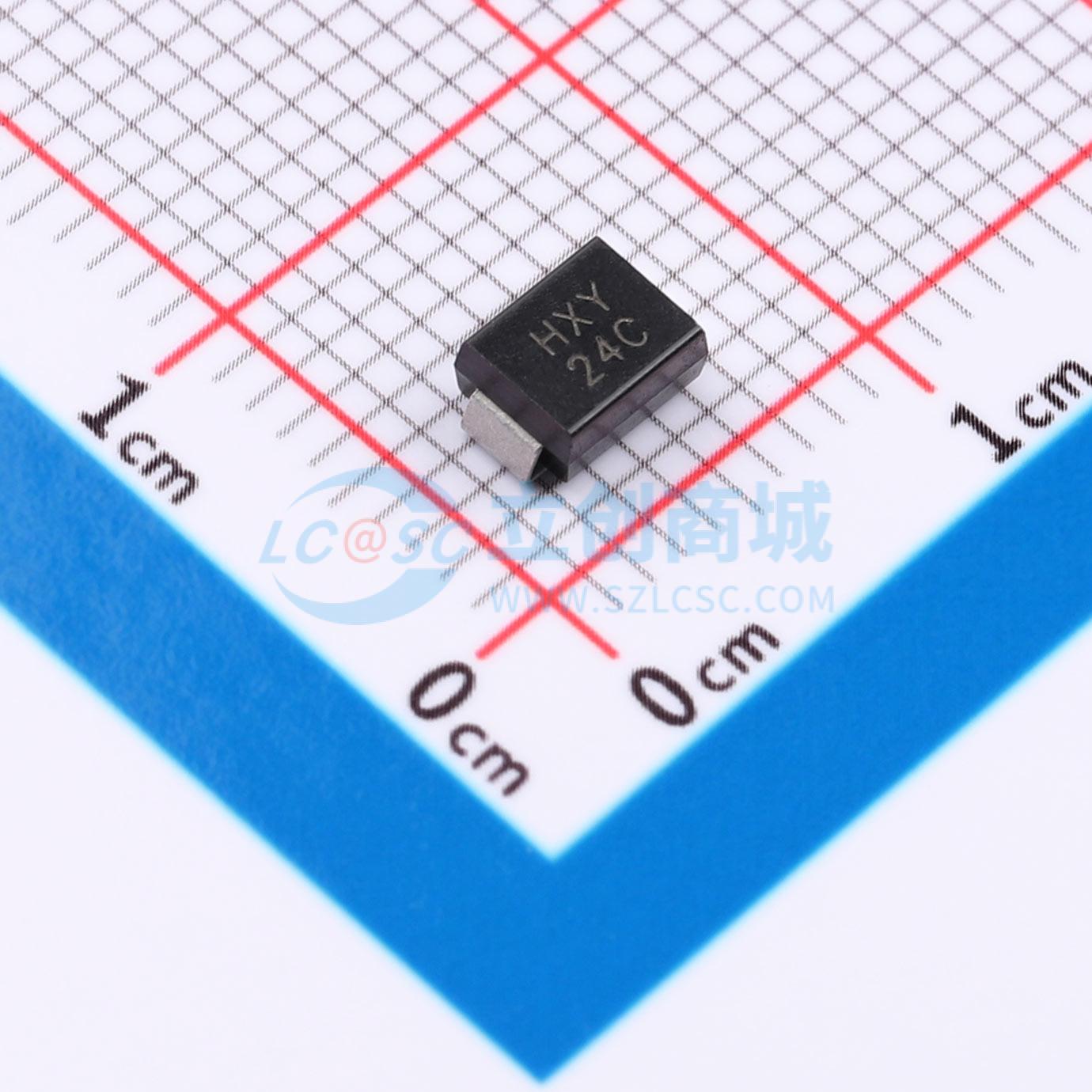

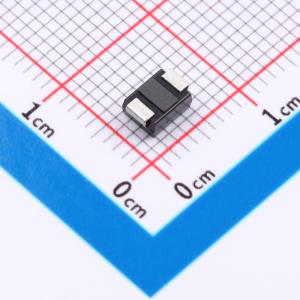

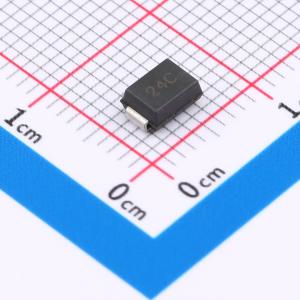

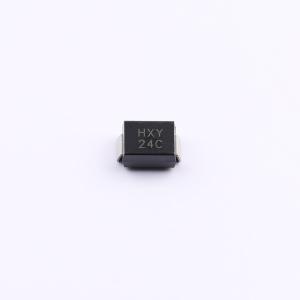

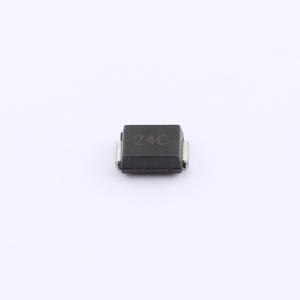

温馨提醒：图片仅供参考，商品以实物为准
P6SMB24CA
双向TVS 20.5V截止 峰值脉冲电流：18.4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本元器件专为保护敏感设备免受静电和浪涌危害设计，具备18.4A的电流承载能力和20.5V的工作电压。采用单通道Bi双向保护机制，确保设备稳定运行。适用于多种应用场景，有效维护系统安全。
- 商品型号
- P6SMB24CA
- 商品编号
- C7495250
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.192333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 20.5V | |
| 钳位电压 | 33.2V | |
| 峰值脉冲电流(Ipp) | 18.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压(VBR) | 22.8V；25.2V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 低电感，具有出色的钳位能力
- 在10/1000 µs波形、占空比0.01%条件下，具备600W峰值脉冲功率能力
- 快速响应时间
- 在12 V以上时，典型反向电流小于1 µA
- 支持高温焊接：端子处可承受260°C/10秒
- 塑料封装符合UL 94V-0阻燃等级
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
