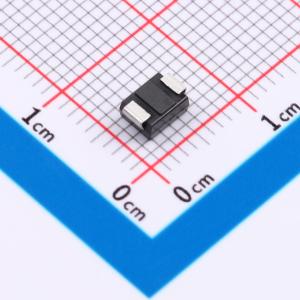

温馨提醒：图片仅供参考，商品以实物为准
P6SMB6.8A
单向TVS 5.8V截止 峰值脉冲电流：58.1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款SMB封装的单向TVS瞬态抑制二极管专为5.8V系统提供精密过压保护，具有出色的瞬态响应能力。其能承受高达58.1A的峰值脉冲电流，在正向过电压事件中迅速钳位，有效防护敏感电子元件不受瞬时高压冲击，尤其适用于需要高浪涌电流处理能力的小型化电路设计。
- 商品型号
- P6SMB6.8A
- 商品编号
- C7495254
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.191433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.8V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 58.1A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.45V | |
| 反向电流(Ir) | 1mA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000μs波形、0.01%占空比下具备600W峰值脉冲功率能力
- 快速响应时间
- 在12V以上时典型反向漏电流小于1μA
- 支持高温焊接：端子处可承受260°C/10秒
- 塑料封装符合UL 94V-0阻燃等级
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
