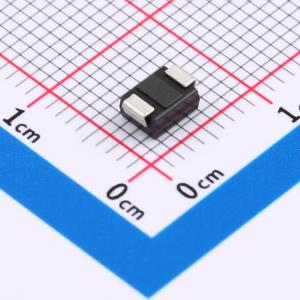

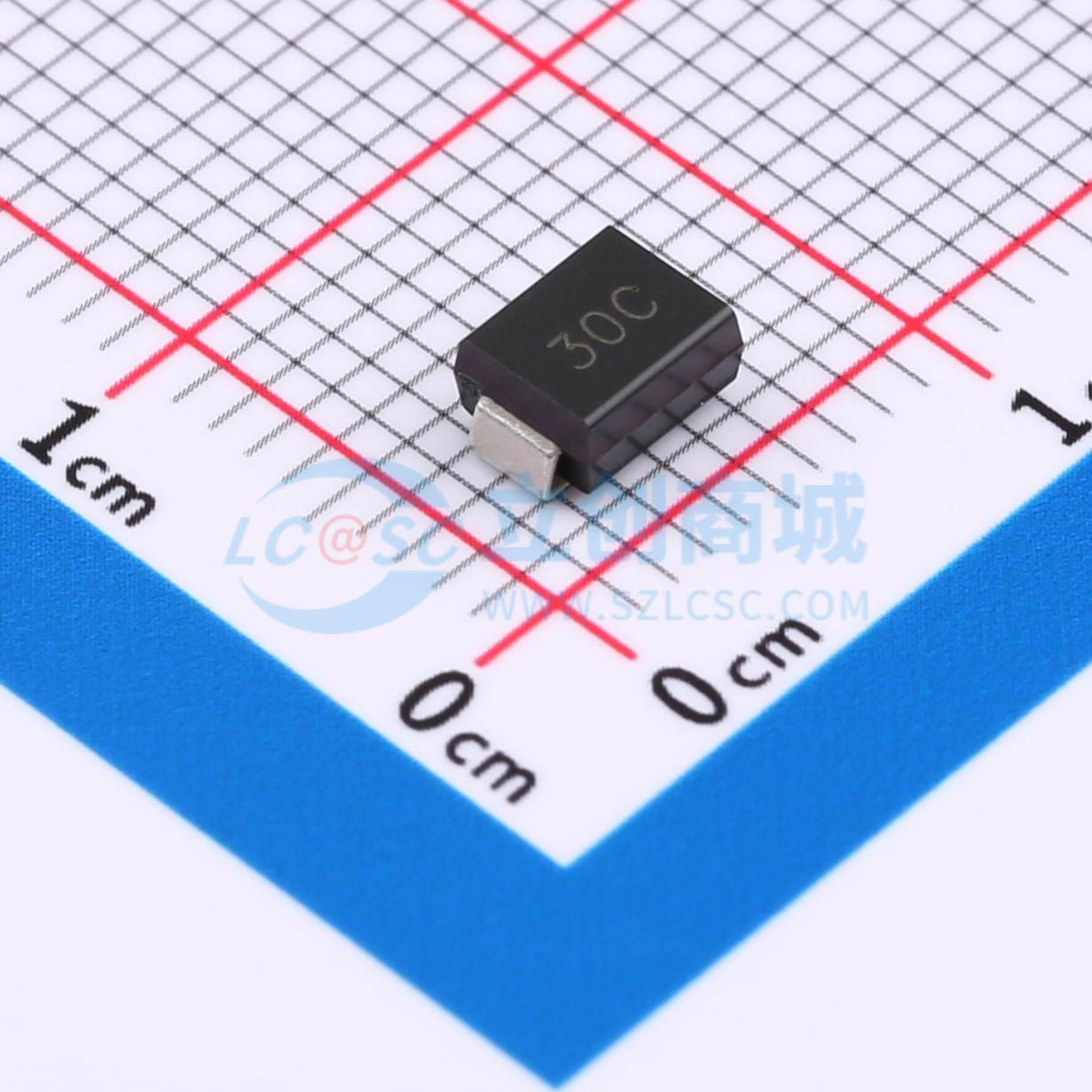

P6SMB30CA
双向TVS 25.6V截止 峰值脉冲电流：14.7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SMB封装的双向TVS瞬态抑制二极管适用于25.6V系统，为正负向过电压提供高效保护。器件能在瞬态电压下快速响应，峰值脉冲电流高达14.7A，并有效钳位电压，抵御瞬间高压冲击，确保电子设备在中等功率应用场合免受浪涌损害，是理想的电路防护组件。
- 商品型号
- P6SMB30CA
- 商品编号
- C7495252
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.189533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 25.6V | |
| 钳位电压 | 41.4V | |
| 峰值脉冲电流(Ipp) | 14.7A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压(VBR) | 28.5V；31.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000 µs波形、占空比为0.01%时，具备600W峰值脉冲功率能力
- 快速响应时间
- 在12 ~V以上时，典型反向漏电流小于1 µA
- 高温焊接能力：端子可承受260°C/10秒
- 塑料封装符合UL 94V-0阻燃等级
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
