温馨提醒：图片仅供参考，商品以实物为准

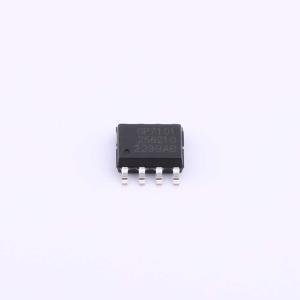

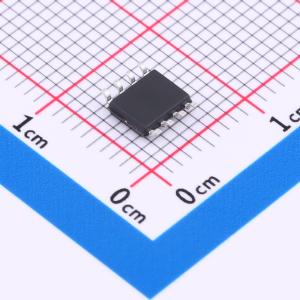

GP7101-F1K-L1H1-SW
I2C转PWM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GP7101是一个I2C信号转PWM信号转换器，是一个DPC芯片。此芯片可以将以I2C协议输入的数据线性转换成占空比为0%到100%的PWM信号，并且占空比的线性误差小于0.5%。
- 品牌名称
- Guestgood(客益)
- 商品型号
- GP7101-F1K-L1H1-SW
- 商品编号
- C7471834
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | - | |
| 采样率 | - | |
| 通道数 | - | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C | |
| 差分输入 | - | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | - | |
| 时钟频率(fc) | - | |
| 基准电压源 | - | |
| 可变增益 | - | |
| ADC架构 | - | |
| 静态电流 | 2mA | |
| 功能特性 | 过温保护 |
商品概述
GP7101是一款I2C信号转PWM信号转换器，属于DPC芯片。该器件能够将以I2C协议输入的数据线性转换为占空比范围为0%到100%的PWM信号，且占空比的线性度误差小于0.5%。
商品特性
- 通过I2C进行数据输入，线性转换成占空比为0%到100%的PWM信号输出
- 具备过压保护功能
- 输入数据范围为0×00到0×FF或0×0000到0×FFFF
- 输出PWM信号的频率范围：1 Hz到100 kHz
- 输出PWM信号高电平范围：2.7V到5.5V
- 最大PWM占空比误差：小于1%
- PWM占空比线性度误差小于0.5%
- 电源电压范围：2.7 V到5.5 V
- 功耗：小于5mA
- 启动时间：小于2ms
- 工作温度范围：-40°C到85°C
应用领域
- 直流马达调速
- LED智能调光
- 工业模拟信号隔离
- 逆变器
- 电源
