温馨提醒：图片仅供参考，商品以实物为准

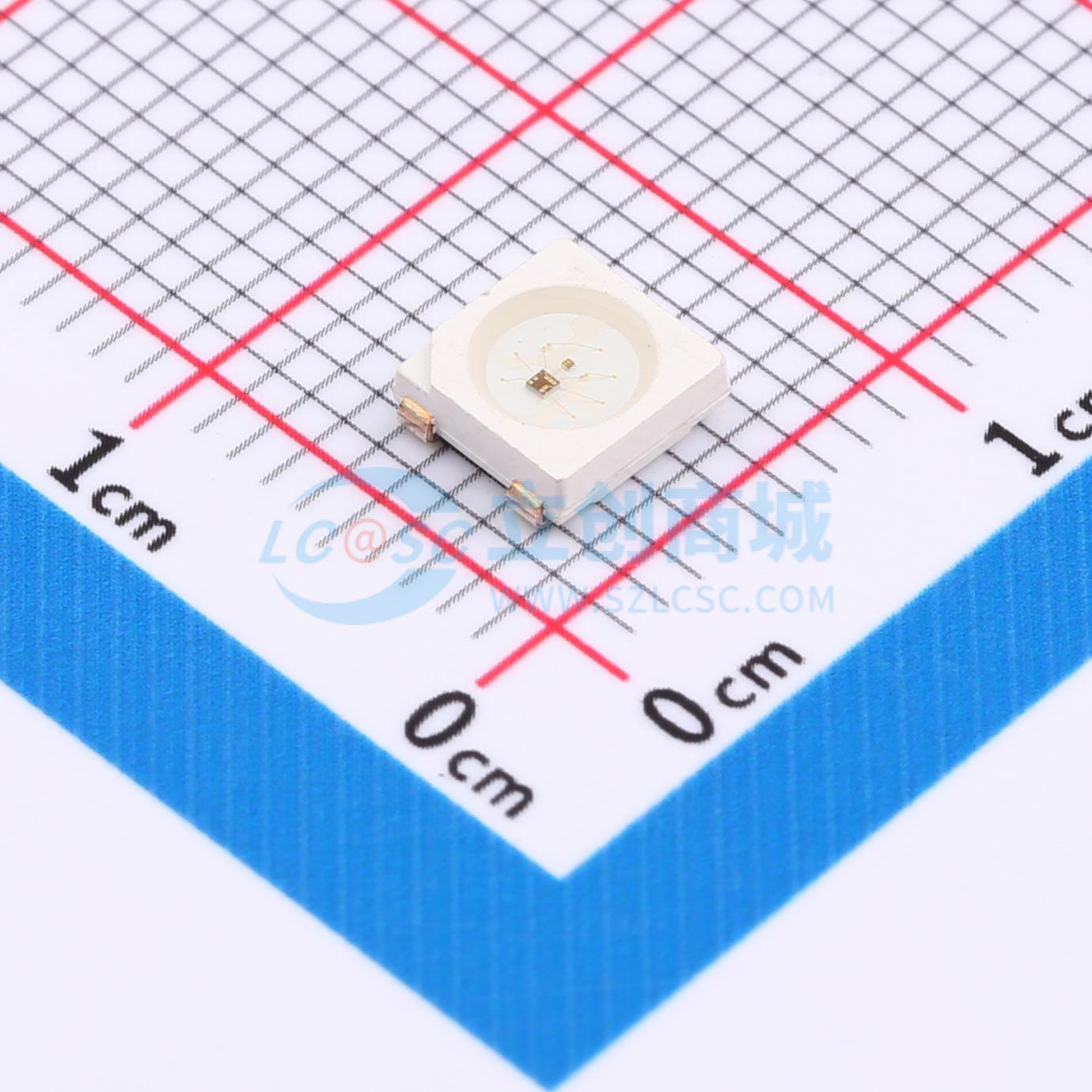

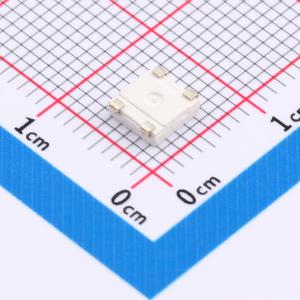

HL-5050RGB-IC-S1-HL

5050RGB幻彩

描述: PG1288是三通道LED驱动IC，内部集成有MCU数字接口、数据锁存器、LED驱动等电路。通过外围MCU控制实现该芯片的单独灰度、级联控制实现户外大屏的彩色点阵发光控制。产品性能优良，质量可靠。
品牌名称: HONGLITRONIC(鸿利光电)
商品型号: HL-5050RGB-IC-S1-HL
商品编号: C7471842
商品封装: SMD5050-4P
包装方式: 编带
商品毛重: 0.1527克(g)

商品参数

	属性	参数值
	商品目录	RGB LED
	二极管配置	独立二极管
	主波长-红	-
	主波长-绿	-
	主波长-蓝	-
	发光角度	-
	透镜颜色	-
	抗静电能力	B:4000V；R:4000V；G:4000V
	峰值波长-红	-
	峰值波长-绿	-
	峰值波长-蓝	-
	载带方式	-
	工作温度	-40℃~+85℃
	灯头类型	-
	长度	5.4mm

	属性	参数值
	宽度	5mm
	高度	1.6mm
	脚间距	-
	发光强度-红	-
	发光强度-绿	-
	发光强度-蓝	-
	正向压降(Vf)-红	-
	正向压降(Vf)-绿	-
	正向压降(Vf)-蓝	-
	正向电流-红	12mA
	正向电流-绿	12mA
	正向电流-蓝	12mA
	功率-红	-
	功率-绿	-
	功率-蓝	-

商品概述

PG1288是三通道LED驱动IC，内部集成有MCU数字接口、数据锁存器、LED驱动等电路。通过外围MCU控制实现该芯片的单独灰度、级联控制实现户外大屏的彩色点阵发光控制。产品性能优良，质量可靠。默认输出恒流值12mA，便于降低内置灯珠功耗，默认上电不亮灯，具备灰度调节电路（256级灰度可调），内置高精度和高稳定性振荡器，可进行数据整形，接受完本单元数据自动将后续数据整形输出，数据发送速率800Kbps。

商品特性

三通道LED驱动IC
内部集成MCU数字接口、数据锁存器、LED驱动等电路
默认输出恒流值12mA
默认上电不亮灯
256级灰度可调
内置高精度和高稳定性振荡器
数据整形功能
数据发送速率800Kbps

应用领域

LED全彩发光字灯串
LED全彩软灯条硬灯条
LED护栏管
装饰、礼品之三色闪灯
