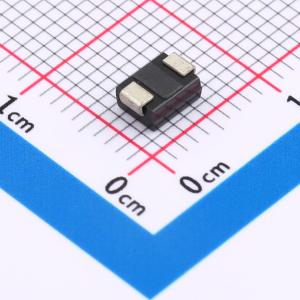

温馨提醒：图片仅供参考，商品以实物为准
SMBJ60CA
TVS 60V截止 6.2A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该SMB封装Bi双向TVS瞬态抑制二极管，适用于60V电压系统，提供全面正负向过压保护。能在瞬态事件中承受6.2A峰值脉冲电流，响应迅速并有效钳位异常电压，确保电子设备不受雷击、静电等瞬态现象影响，是高电压环境下的理想双向浪涌防护组件。
- 商品型号
- SMBJ60CA
- 商品编号
- C7466419
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.192533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 60V | |
| 钳位电压 | 96.8V | |
| 峰值脉冲电流(Ipp) | 6.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 66.7V；73.7V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000 μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1 μA
- 塑料封装符合UL 94V-0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
