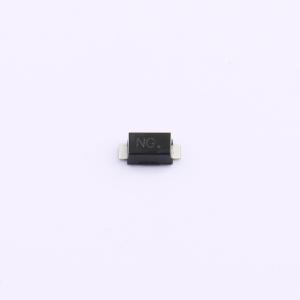

温馨提醒：图片仅供参考，商品以实物为准
SMF6.0CA
双向TVS 6V截止 峰值脉冲电流：19.4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SOD-123FL封装的双向TVS瞬态抑制二极管，专为高效双向过电压保护设计。具备6V的反向工作电压VRWM及高达19.4A的峰值脉冲电流IPP能力，能快速响应并吸收正负方向的电压瞬变和浪涌冲击，有效防止静电放电和过压对电路造成损害，尤其适用于高速数据线、I/O接口等低电压系统的瞬态防护需求。
- 商品型号
- SMF6.0CA
- 商品编号
- C7466387
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.039917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 10.3V | |
| 峰值脉冲电流(Ipp) | 19.4A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6.67V；7.37V | |
| 反向电流(Ir) | 400uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 薄型封装。
- 玻璃钝化结。
- 低电感。
- 塑料封装符合保险商实验室的阻燃性标准。
- 外壳：JEDEC SOD-123FL/SMF模塑塑料本体。
- 端子：符合Method 2026A的可焊性要求。
- 极性：本体上标有极性符号。
- 安装位置：任意。
- 重量：0.00 ∈ 7 盎司，0.02 克。
- 标记：日期代码和标记代码见第2页。
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线
