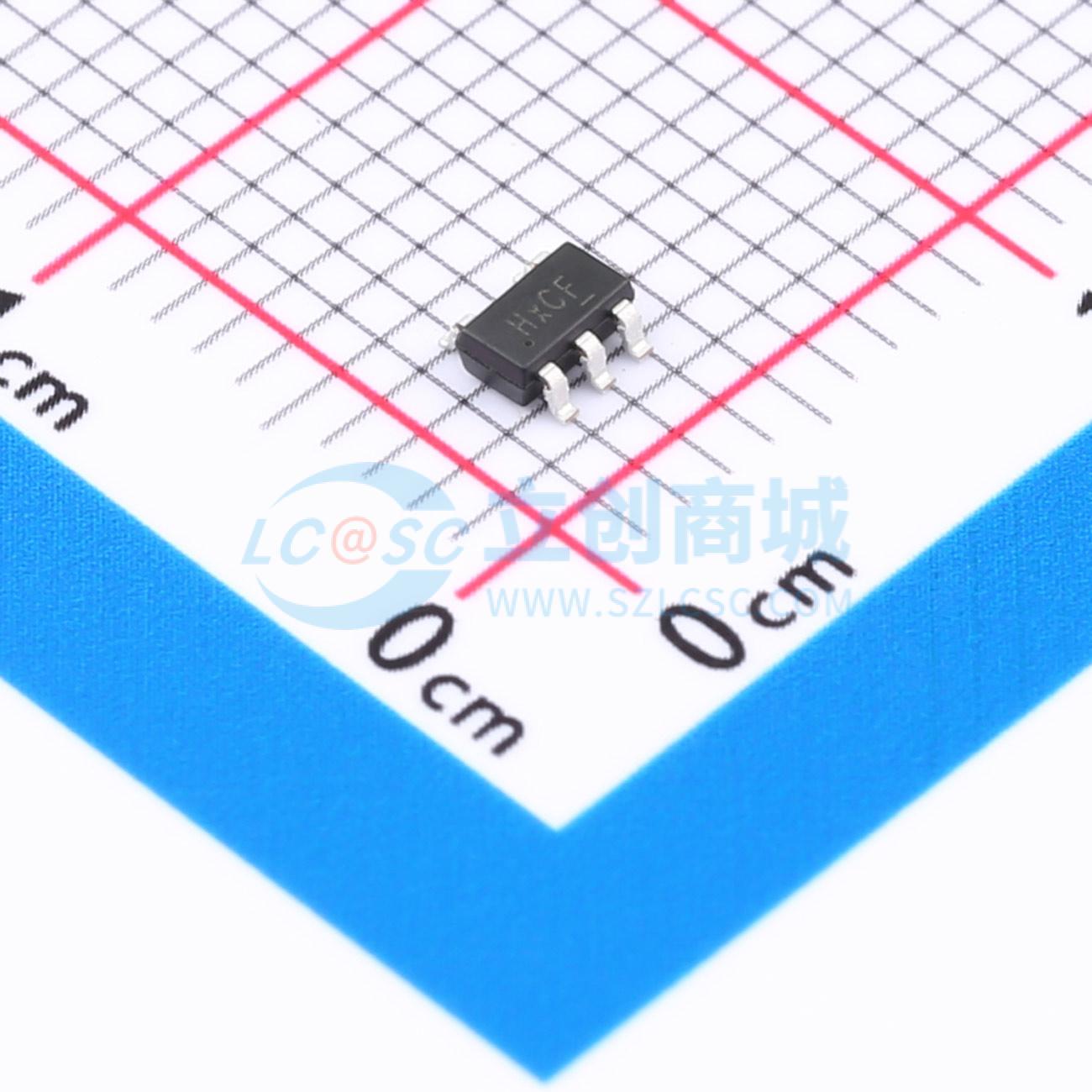

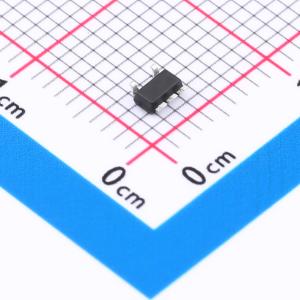

温馨提醒：图片仅供参考，商品以实物为准
ETA6280S2F
可编程电流限制负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA6280是一款负载开关，可为可能遇到大电流情况的系统和负载提供全面保护。ETA6280提供一个70mΩ的限流开关，可在2.1 - 6V的输入电压范围内工作。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA6280S2F
- 商品编号
- C7465543
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.0596克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 2.2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.1V~6V | |
| 导通电阻 | 70mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP) |
商品概述
ETA6280 是一种负载开关，为可能遇到大电流条件的系统和负载提供全面保护。ETA6280 提供了一个70mΩ的电流限制开关，可以在2.1V至6V的输入电压范围内工作。通过一个精密电阻可以外部编程设置电流限制，范围从75mA到2.2A。开关控制通过逻辑输入（EN）实现，可以直接与低压控制信号接口。当开关关闭且输出电压高于输入电压时，可以防止电流流动。ETA6280还具有热关断保护功能，在持续过流条件下导致过热时会关闭开关以防止部件损坏。当开关电流达到电流限制时，部件将以恒定电流模式运行，以防止过大的电流造成损害。在电流限制故障后，ETA6280不会关闭，而是会无限期地保持在恒流模式。在过流和反向电压条件下，nFAULT输出置低。
ETA6280有三种封装类型：SOT23-5、SOT23-6、DFN2x2-6
宽输入电压范围：2.1V至6V 7.5V输入耐压 最高2A连续负载电流下的6.1V OVP 可编程电流限制：75mA至2200mA 快速过流响应 故障标志输出：nFAULT引脚 反向输入-输出电流阻断 热关断，UVLO保护 小巧的SOT23-5、SOT23-6、DFN2x2-6封装 符合RoHS标准
应用领域
- USB端口和集线器
- 机顶盒
- VoIP电话
