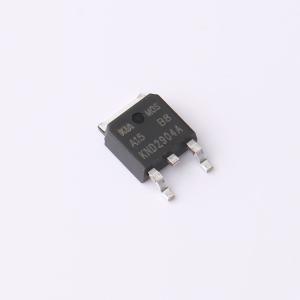

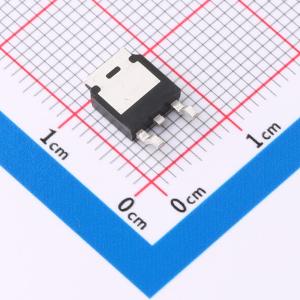

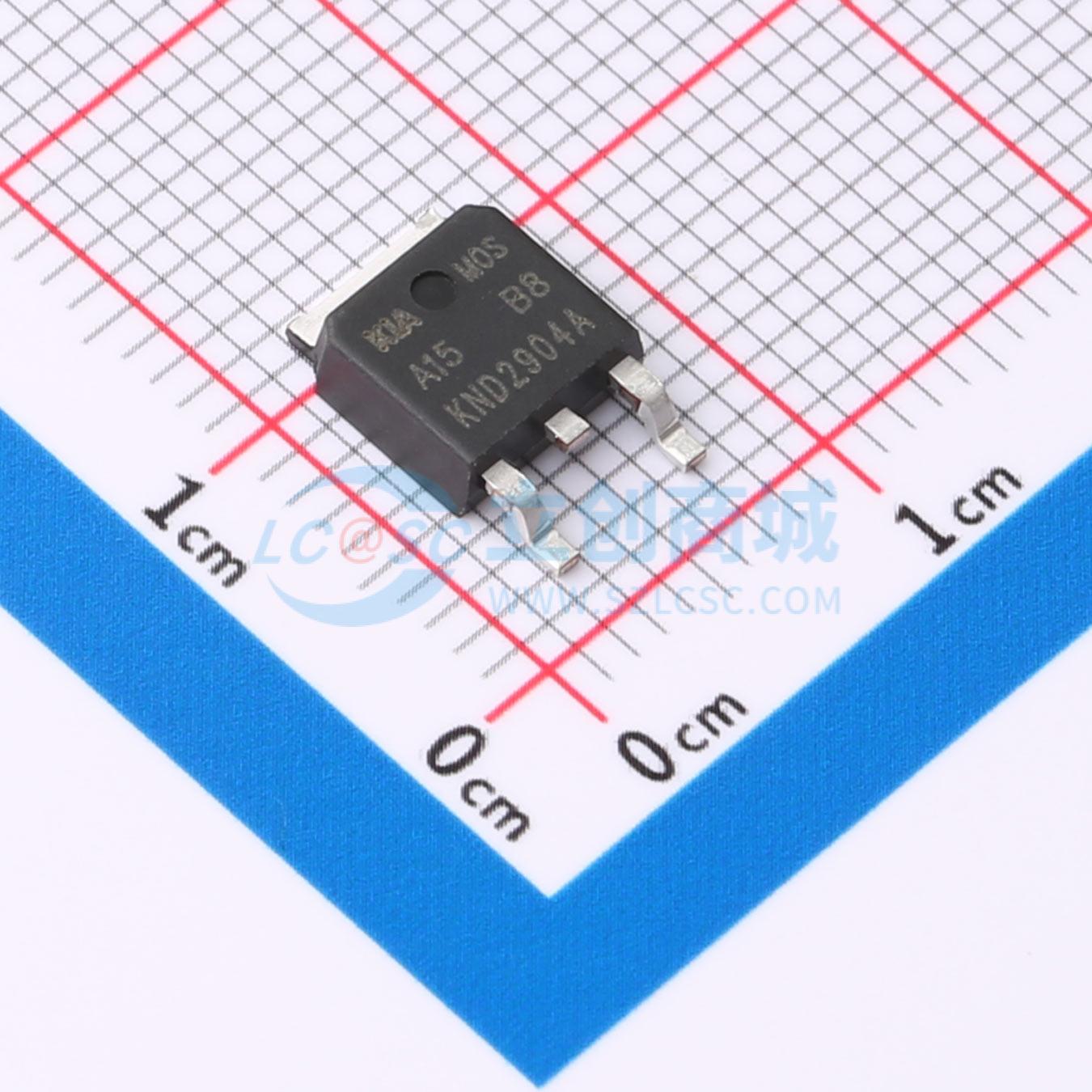

温馨提醒：图片仅供参考，商品以实物为准
KND2904A
40V 130A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON) = 2.0 mΩ（典型值），VGS = 10V（DFN 5*6）。 RDS(ON) = 2.5 mΩ（典型值），VGS = 10V（TO-252、TO-263、TO-220）。 极低导通电阻 RDS(ON)。 低 Crss。 快速开关。 100% 雪崩测试。应用：PWM 应用。 负载开关
- 品牌名称
- KIA
- 商品型号
- KND2904A
- 商品编号
- C7465106
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.3655克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 2.5mΩ@10V | |
| 耗散功率(Pd) | 130W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 135nC@10V | |
| 输入电容(Ciss) | 6.26nF | |
| 反向传输电容(Crss) | 570pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 580pF |
商品特性
- 在VGS = 10 V（DFN5*6封装）条件下，RDS(ON) = 2.0 mΩ（典型值）
- 在VGS = 10 V（TO - 252、TO - 263、TO - 220封装）条件下，RDS(ON) = 2.5 mΩ（典型值）
- 极低的导通电阻RDS(ON)
- 低Crss
- 快速开关
- 100%雪崩测试
- 改善的dv/dt能力
应用领域
- PWM应用
- 负载开关
- 电源管理
