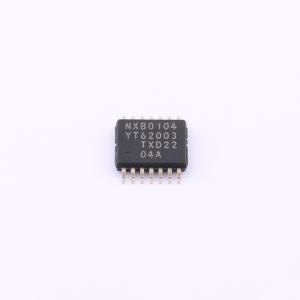

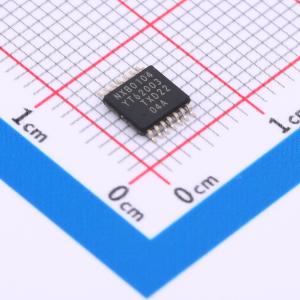

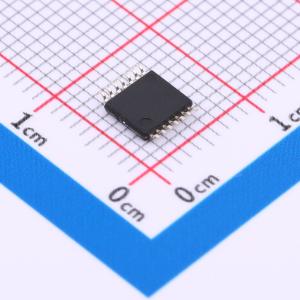

NXB0104PW-Q100
三态输出，双电源电平转换收发器，自动方向感应
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款8位双电源转换收发器，具有自动方向感应功能，支持三态操作，可实现双向电压电平转换。它有两个8位输入输出端口（An和Bn）、一个输出使能输入（OE）和两个电源引脚（VCC(A)和VCC(B)）。VCC(A)的供电电压范围为1.2V至3.6V，VCC(B)的供电电压范围为1.65V至5.5V，适用于在任何低压节点（1.2V、1.5V、1.8V、2.5V、3.3V和5.0V）之间进行转换。引脚An和OE参考VCC(A)，引脚Bn参考VCC(B)
- 品牌名称
- Nexperia(安世)
- 商品型号
- NXB0104PW-Q100
- 商品编号
- C7465125
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.101克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 工作电压(VCCA) | 1.2V~3.6V | |
| 工作电压(VCCB) | 1.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 元件数 | 1 | |
| 每个电路通道数 | 4 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ |
