温馨提醒：图片仅供参考，商品以实物为准

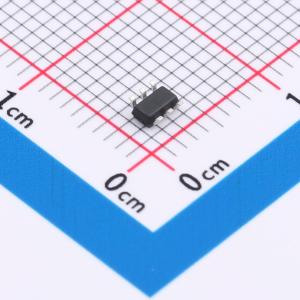

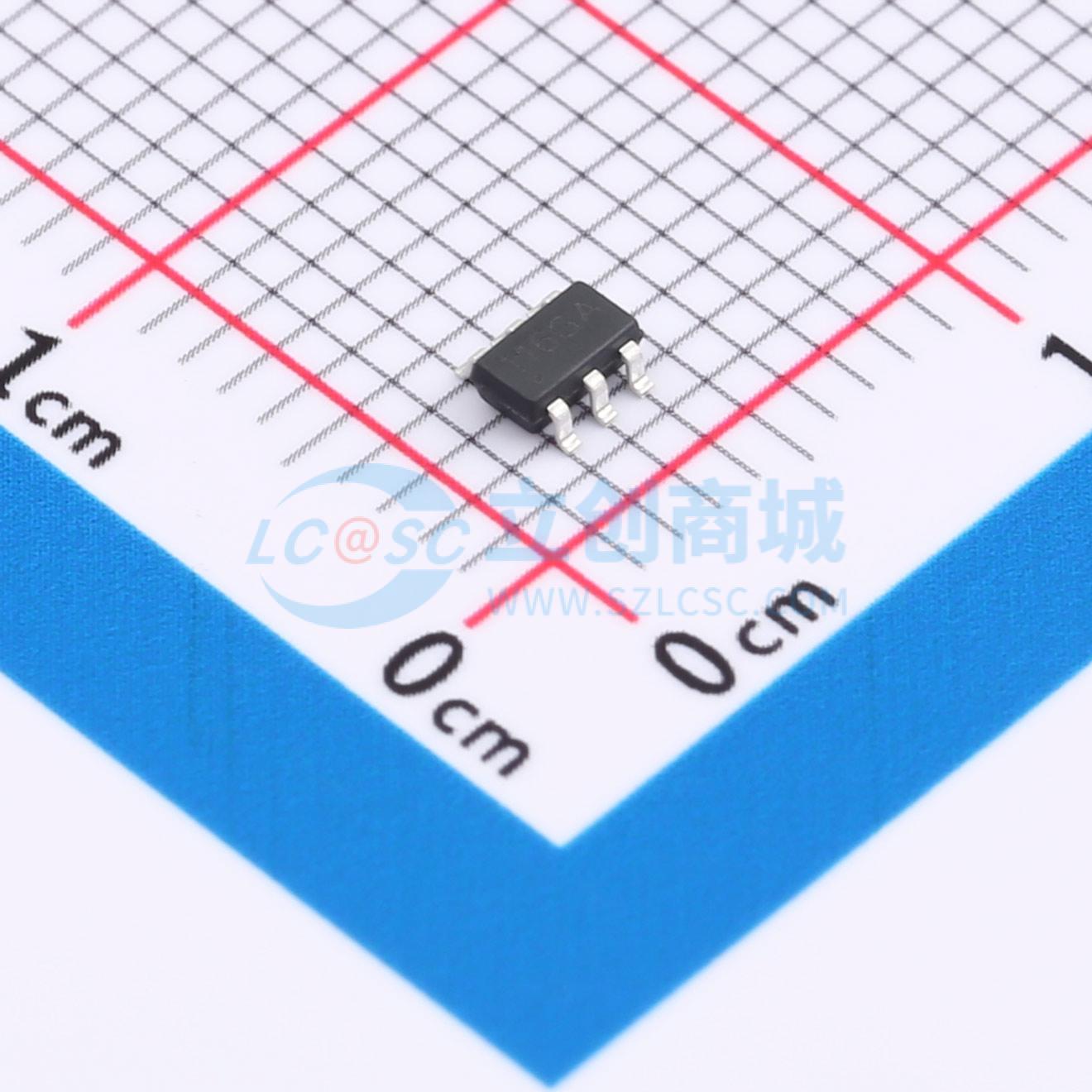

AD116
AD116
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单通道直流双向马达驱动电路，芯片内置功率MOS全桥驱动。输入A /B为低电平时，待机电流小：0.1μA；内置功率晶体管
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- AD116
- 商品编号
- C7463412
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.040433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 输出电流 | 1.1A | |
| 峰值电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~6V | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD116是一款单通道直流双向马达驱动电路，芯片内置功率MOS全桥驱动。该电路由一个逻辑部分和一个功率输出部分组成，同时内置了带迟滞效应的热保护功能。逻辑部分控制马达正转向、反转向、停止以及制动，功率输出部分根据逻辑控制最大能连续提供1.1A电流。
商品特性
- 工作电源电压范围：1.5V ~ 6V
- 输入A、B为低电平时，待机电流小：0.1μA
- 内置功率晶体管，最大连续输出电流：1.1A
- 可用TTL逻辑信号直接控制
- 内设保护二极管，吸收冲击电流
- 输入A、B为高电平时，可施加制动，强制马达停止
- 采用SOT23 - 6封装
应用领域
- 电子锁
- 电动茶具
- 玩具飞机尾翼
