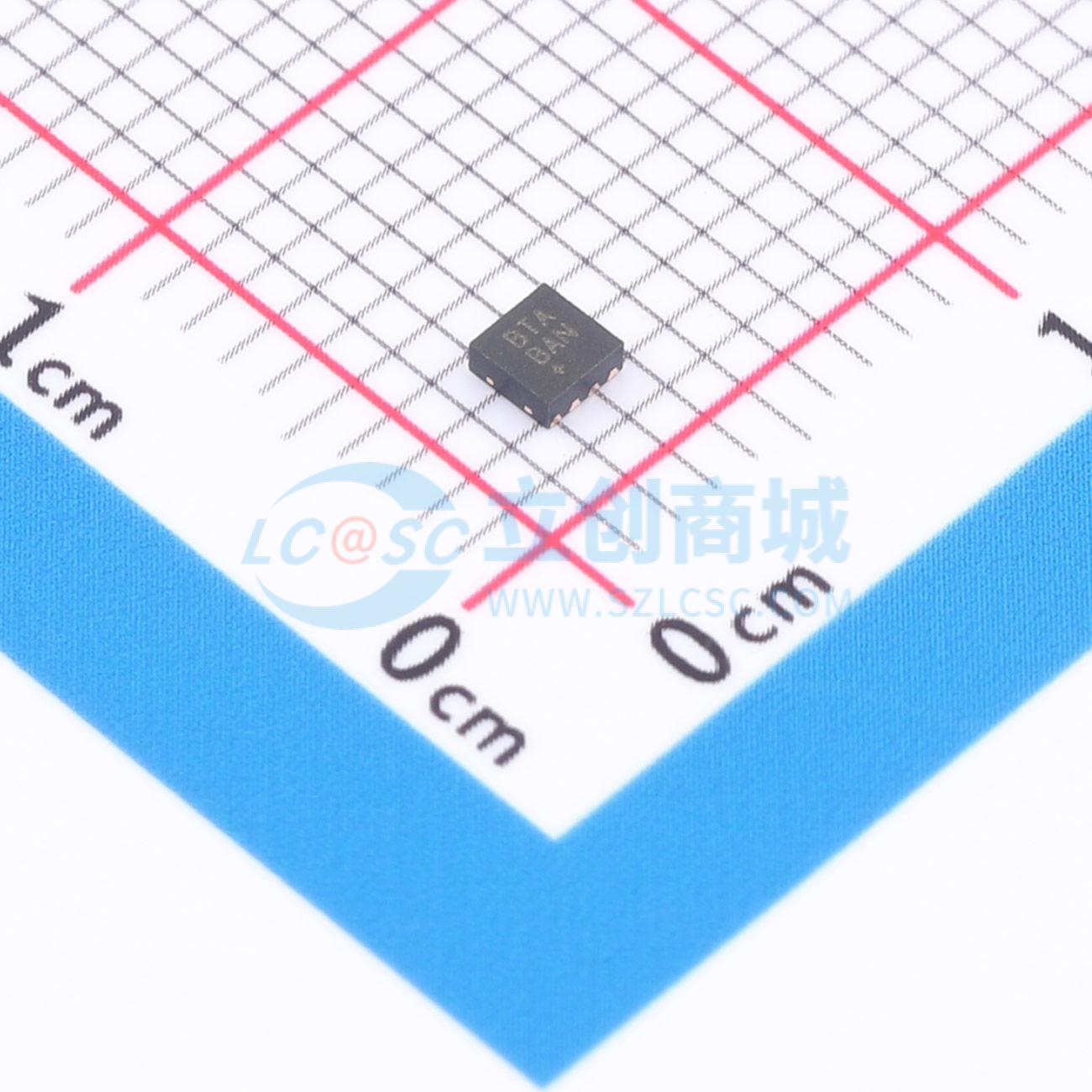

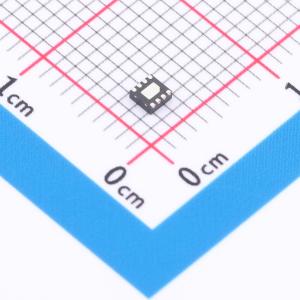

温馨提醒：图片仅供参考，商品以实物为准

MAX17291ATA+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低静态电流升压（升压）DC-DC转换器，具有1A峰值电感电流限制和真正关断功能。真正关断功能可将输出与输入断开，无正向或反向电流。输出电压由外部电阻分压器设置。提供低静态电流、小尺寸的整体解决方案和全负载范围内的高效率
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17291ATA+T
商品编号: C7456683
商品封装: TDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

MAX17291是一款低静态电流升压型（step-up）DC-DC转换器，具有1A峰值电感电流限制和真关断功能。真关断功能可将输出与输入断开，无正向或反向电流。输出电压通过外部电阻分压器设置。 MAX17291具有低静态电流、小尺寸的整体解决方案以及在整个负载范围内的高效率。MAX17291是一款高度集成的升压转换器，专为需要高电压和小尺寸解决方案的应用而设计，如传感器模块。它集成了功率开关、功率二极管和输出负载开关，可输出高达20V的电压。在关断模式下，负载开关关闭，真正将负载与输入电压断开，从而将关断模式下的泄漏电流降至最低。该器件在连续导通模式（CCM）下以1.0MHz的开关频率工作。MAX17291的开关电流限制为1A，内置2.2ms软启动时间，以减少浪涌电流。该器件具备短路和热保护功能。 MAX17291提供节省空间、成本效益高的1.27mmx0.87mm、6凸点WLP（3 x 2，0.4mm间距）和2mm x 2mm、8引脚TDFN封装。工作温度范围为-40℃至+125℃。

商品特性

输入静态电源电流28μA
输出短路保护
过温保护
CCM模式下恒定频率
真关断模式
关断电流0.05μA
输出无反向电流
峰值效率91%
输入范围1.8V至5.5V
输出电压范围5.5V至20V
峰值电感电流限制1A
多种封装选项
1.27mmx0.87mm、6凸点（3 x 2）、0.4mm间距WLP
2mm x 2mm、8引脚TDFN
工作温度范围-40℃至+125℃

应用领域

传感器电源
可穿戴设备
便携式医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.8V~5.5V
	输出电压	5.5V~20V
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
