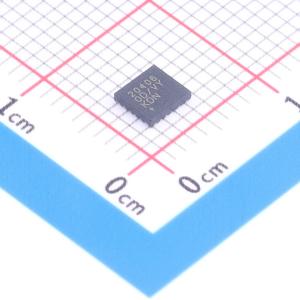

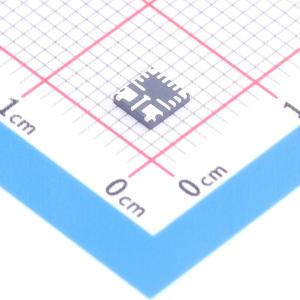

MAX20406AFOD/VY+

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20406AFOD/VY+
商品编号: C7457927
商品封装: FC2QFN-17(3.5x3.8)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

MAX20404/MAX20405/MAX20406/MAX20406E集成电路是小型、低电磁干扰（EMI）发射的同步Silent Switcher*降压转换器，集成了高端和低端开关。这些集成电路设计用于在3V至36V的宽输入电压范围内提供高达6A的电流。通过监测PGOOD信号可以监控电压质量。MAX20404/MAX20405/MAX20406/MAX20406E可以以99%的占空比在降压模式下运行，非常适合汽车和工业应用。 MAX20404/MAX20405/MAX20406/MAX20406E提供5V和3.3V的可编程或固定输出电压。内部固定频率为2.1MHz（或400kHz、2.3MHz或3MHz），允许使用小型外部组件，减少输出纹波，并保证无调幅（AM）干扰。MAX20404/MAX20405/MAX20406/MAX20406E在轻载时自动进入跳周期模式，空载时静态电流超低，仅为10μA。该系列产品（包括MAX20408/MAX20410）在单相配置下提供4A至10A的引脚兼容产品，在双相配置下可提供高达20A的电流。这些器件还针对双相操作进行了优化，具有很高的均流精度。这些器件可选择具有扩频频率调制功能的产品，旨在通过调制频率将EMI辐射发射降至最低。 MAX20404/MAX20405/MAX20406/MAX20406E采用小型3.5mm x 3.75mm、17引脚和15引脚FC2QFN封装，仅需极少的外部组件。

商品特性

实现紧凑、高效、低EMI解决方案，扩频频率调制，对称封装提供卓越的EMI性能
符合CISPR 25 Class 5标准的电动汽车（EV）套件
小尺寸具备多种功能
工作输入电压（VIN）范围为3V至36V
跳周期模式下静态电流为10μA
集成场效应晶体管（FET）的同步直流-直流（DC-DC）转换器
提供400kHz、2.1MHz、2.3MHz和3MHz固定频率选项
固定2.5ms内部软启动
可编程输出电压范围为0.8V至10V，或固定输出电压为3.3V、3.9V、4.2V和5.0V
还提供2.9V至6V之间以100mV为步进的其他固定输出选项
3.5mm x 3.75mm、17引脚和15引脚FC2QFN封装
可用于双相配置以实现高功率设计
通过共享VEA引脚实现动态均流
双相模式下具备低静态电流（IQ）运行能力
固定脉宽调制（FPWM）模式下空载时输出电压精度为±1%
通过PGOOD信号精确监测输出电压
支持强制脉宽调制（PWM）和跳周期模式运行
99%占空比运行，低压差
过温及短路保护
工作温度范围为-40℃至+125℃
耐受42V负载突降
通过AEC-Q100认证

应用领域

汽车领域
- 信息娱乐系统
- 高级驾驶辅助系统（ADAS）及其他安全关键应用
工业领域
- 高压直流-直流转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(420个/袋，最小起订量 1 个)

个

起订量：1 个420个/袋

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	800mV~10V
	输出电流	6A
	开关频率	400kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
