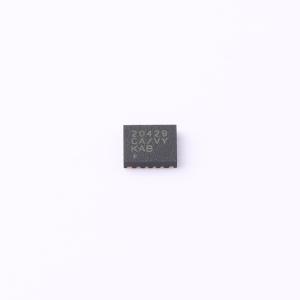

温馨提醒：图片仅供参考，商品以实物为准

MAX20429CAFNA/VY+

双通道6A高效低压降压转换器

描述: MAX20429是一款双通道6A高效低压降压转换器,具有高效率、小尺寸、固定频率PWM模式操作和多种保护功能,适用于板载点负载和后调节应用。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20429CAFNA/VY+
商品编号: C7457929
商品封装: FCQFN-18(3x3.5)
包装方式: 托盘
商品毛重: 0.06克(g)

商品参数

商品概述

MAX20429是一款高效双路开关稳压器，每个输出可提供高达6A（峰值）的负载电流，输出电压范围为0.5V至1.5875V，步进为12.5mV；以及1.6V至3.8V，步进为50mV。该IC的工作电压范围为3V至5.5V，非常适合板载负载点和后级稳压应用。在负载、线路和温度变化时，总输出误差小于±1.0%。 MAX20429采用固定频率PWM模式工作，开关频率为2.1MHz或3.2MHz。高频工作允许使用全陶瓷电容设计和小型外部元件。低电阻片上开关可确保在重载时实现高效率，同时将关键电感降至最低，与分立解决方案相比，使布局任务大大简化。遵循简单的布局和封装尺寸可确保新设计一次成功。该器件采用MAXQ技术，可提供精确的瞬态性能和相位裕量。这使得转换器在非常广泛的配置范围内都能实现最大功率、性能和精度。 MAX20429的每个降压转换器都有独立的使能输入和状态输出。出厂时已预设输出电压，使客户无需使用昂贵的0.1%电阻即可实现±1%的输出电压精度。该器件提供工厂可编程的软启动和复位时间。该器件具备过温关断和过流限制功能。所有器件的设计工作环境温度范围为-40℃至+125℃。

商品特性

超小封装尺寸，功能丰富
高效DC-DC转换器
两路独立输出，每路输出电流高达6A
3.0V至5.5V工作电源电压
电阻可调输出电压
可选工厂预设输出电压
2.1MHz/3.2MHz可选，使能输入、独立复位输出、扩频选项
峰值电流模式架构
3mm x 3.5mm FCQFN封装
高精度
108/92%过压/欠压监测
±3%过压/欠压精度
±1%输出电压精度
出色的负载瞬态性能
PWM和跳周期模式工作
MAXQ电源架构
高效率

应用领域

SoC/MCU电源的次级稳压器

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(490个/托盘，最小起订量 1470 个)

个

起订量：1470 个490个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	500mV~3.8V
	输出电流	6A
	开关频率	2.1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
