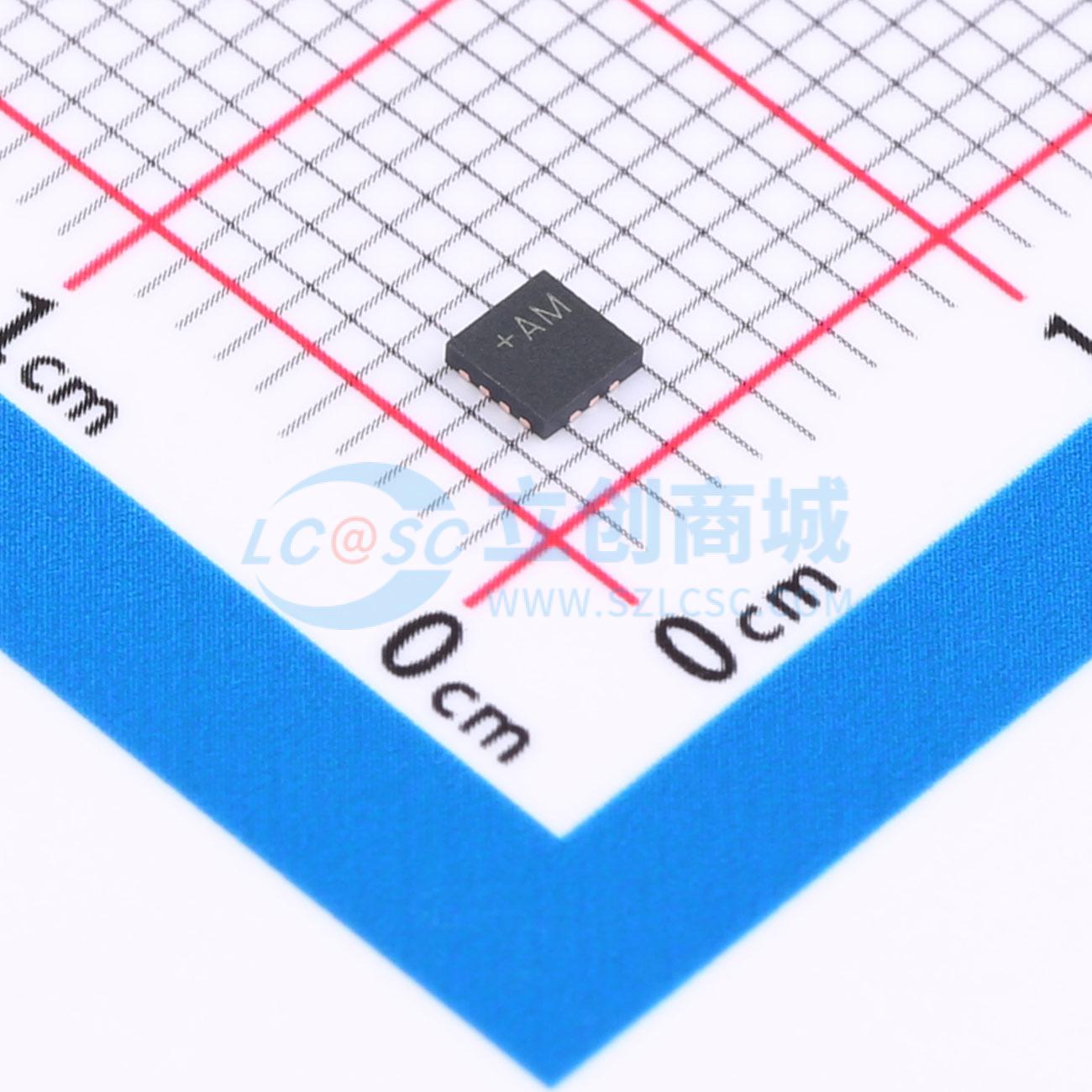

温馨提醒：图片仅供参考，商品以实物为准

MAX77504AAFC+T

支持14V输入、3A输出的高效降压转换器，采用WLP或QFN封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX77504是一款同步3A降压DC - DC转换器，专为双节和三节电池供电的便携式应用而优化。该转换器的输入电源电压范围为2.6V至14V。通过外部反馈电阻，输出电压可在0.6V至6V之间调节
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX77504AAFC+T
商品编号: C7458151
商品封装: FC2QFN-12(2.5x2.5)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

MAX77504是一款同步3A降压型DC-DC转换器，专为由2节和3节电池供电的便携式应用而优化。该转换器的输入电源电压范围为2.6V至14V。通过外部反馈电阻，输出电压可在0.6V至6V之间调节。该器件具备低静态电流（IQ）的跳频（SKIP）模式，可在轻载条件下实现出色的效率。通过用外部时钟驱动FPWM引脚，MAX77504可实现同步。专用的使能、电源正常和FPWM引脚可实现简单的硬件控制。SEL输入可轻松配置开关频率、增益和输出主动放电选项。内置的欠压锁定（UVLO）、输出主动放电、逐周期电感电流限制、热关断和短路保护功能，可确保在异常工作条件下安全运行。 MAX77504提供两种封装形式：一种是尺寸为1.7mm x 1.7mm、16凸点、间距为0.4mm的晶圆级封装（WLP）；另一种是尺寸为2.5mm x 2.5mm、12引脚、间距为0.5mm的倒装芯片四方扁平无引脚封装（FC2QFN）。

商品特性

3A单通道降压稳压器
2.6V至14V输入电压
0.6V至6V输出电压范围
0.5MHz至1.5MHz固定频率开关选项
高效率、低静态电流，延长电池使用寿命
在输入电压7.4V、输出电压3.3V（采用2520电感）时，峰值效率达94%
静态电流10μA（输入电压12V、输出电压1.8V）
输出自动为负载供电（输入电压 > 1.7V），实现低静态电流
使能引脚（EN），可直接进行硬件控制
可通过FPWM/SYNC引脚实现外部时钟同步
电源正常输出（POK），用于监测输出电压质量
保护功能
逐周期电感电流限制
短路打嗝模式、欠压锁定和热关断保护
软启动
提供FC2QFN或WLP封装选项
2.5mm x 2.5mm（最大高度0.6mm）、12引脚FC2QFN封装，间距0.5mm
1.7mm x 1.7mm（最大高度0.7mm）、16凸点WLP封装，间距0.4mm，4 x 4阵列
所有WLP封装凸点（除POK外）均可在非高密度互连（HDI）印刷电路板上布线

应用领域

1至3节锂/锂离子电池供电设备
专业无线电设备、手持计算机
无反光镜相机、数码单反相机和笔记本电脑
便携式扫描仪、销售点终端、打印机
空间受限的便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.6V~14V
	输出电压	600mV~6V
	输出电流	3A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	可调
