MAX1926ETC+

单节锂离子开关模式充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单节锂离子 (Li+) 开关模式电池充电器采用外部 PMOS 传输元件降压配置。充电电流可编程，外部电容设置最大充电时间。额外功能包括自动输入电源检测 (ACON 输出)、逻辑控制使能和使用外部热敏电阻进行温度监控。当输入大于 6.1V 时，MAX1925 禁用充电，而 MAX1926 在输入电压介于 4.25V 和 12V 之间时进行充电
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1926ETC+
商品编号: C7456693

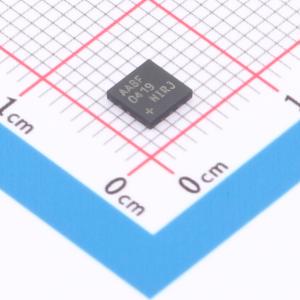

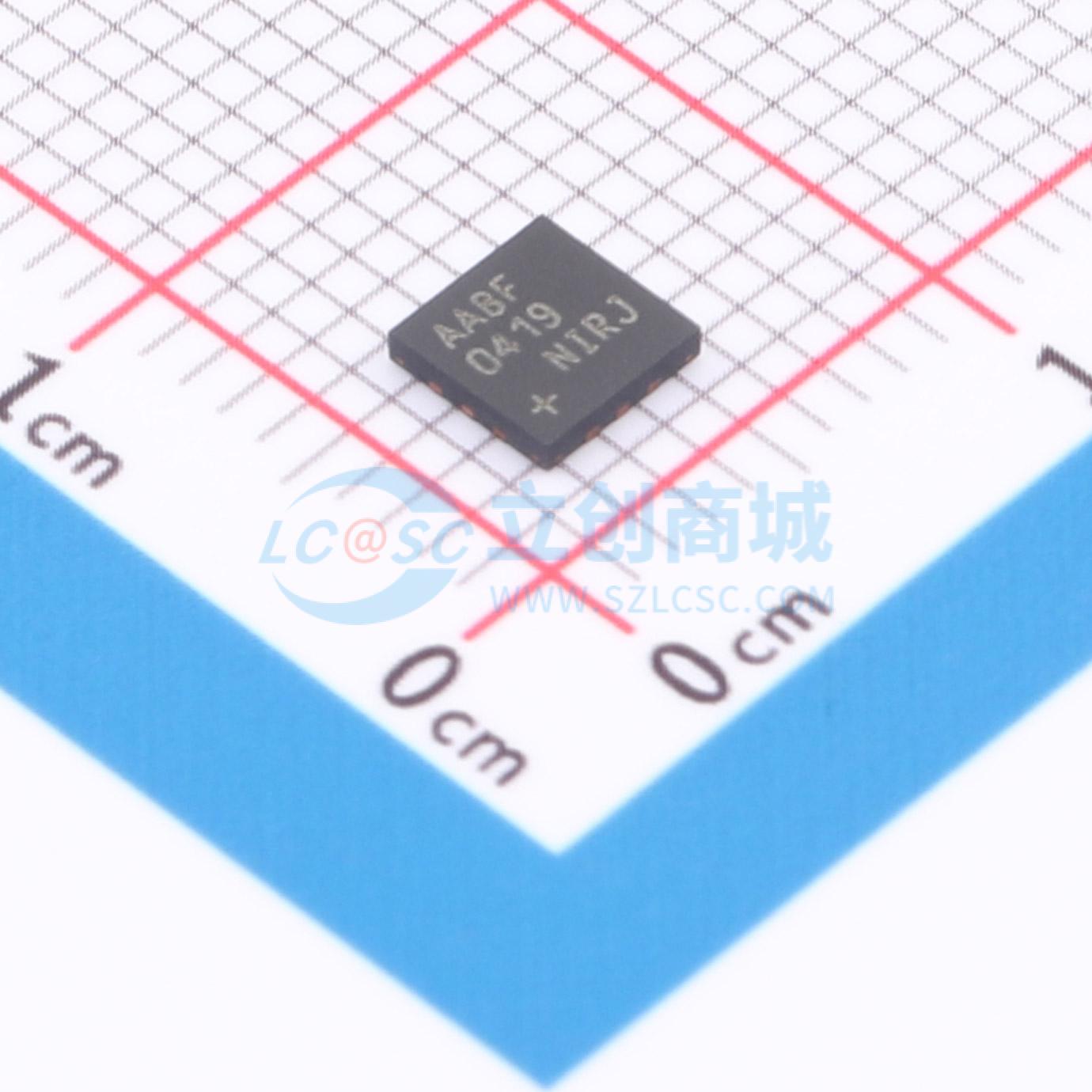

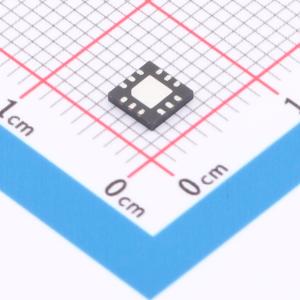

商品封装: TQFN-12(4x4)
包装方式: 管装
商品毛重: 1克(g)

商品参数

MAX1925/MAX1926单节锂离子（Li+）开关模式电池充电器采用外部PMOS传输元件降压配置。充电电流可编程，通过外部电容设置最大充电时间。
其他特性包括自动输入电源检测（ACON输出）、逻辑控制使能，以及通过外部热敏电阻进行温度监测。MAX1925在输入电压大于6.1V时禁止充电，而MAX1926可在输入电压为4.25V至12V时进行充电。
MAX1925/MAX1926具备两个预充电级别，用于恢复接近没电的电池。当电池电压低于2V时，器件向电池提供4mA电流；当电池电压在2V至3V之间时，提供C/10电流。当电池电压高于3V时，则施加全充电电流。CHG输出驱动LED指示充电状态（LED亮）和故障情况（LED闪烁）。
MAX1925/MAX1926采用12引脚4mm×4mm薄型QFN封装，工作温度范围为-40°C至+85°C。提供评估套件以加快设计进程。
小型（4mm×4mm）封装
4.25V至12V输入范围（MAX1926）
6.1V过压锁定（MAX1925）
±0.75%电池调节电压
用一个电阻设置充电电流
自动输入电源检测
LED（或逻辑输出）充电状态和故障指示
可编程安全定时器
电池电压为4V时自动重启
热敏电阻监测输入
