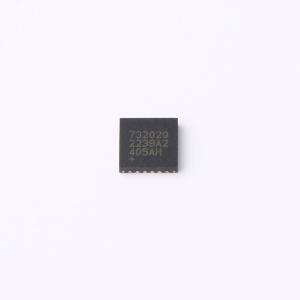

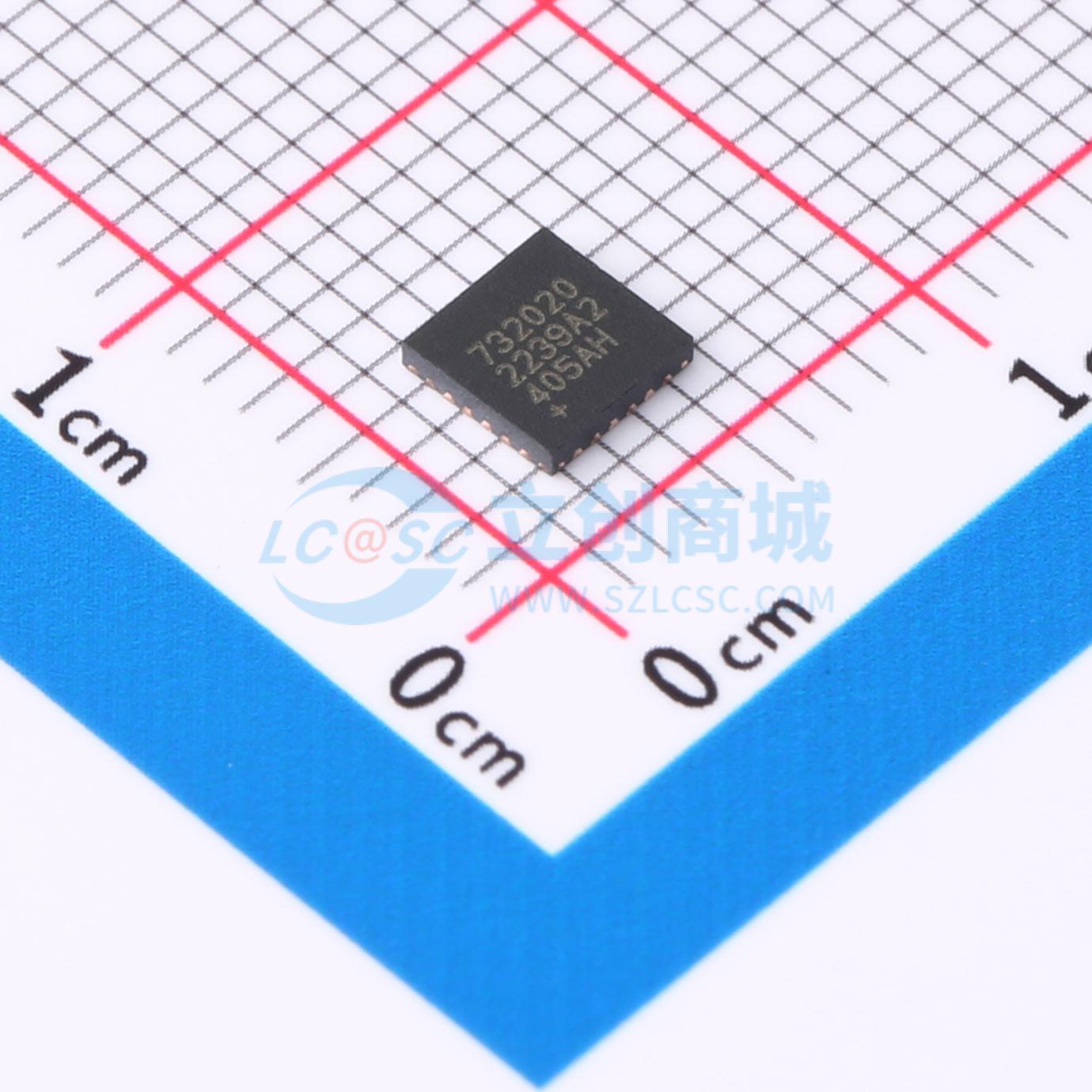

MAX17320G20+

MAX17320是一款静态电流（IQ）为38μA的独立电池组端电量计IC，集成保护器、电池内部自放电检测功能，并可为2至4节串联锂离子/聚合物电池提供可选的SHA - 256认证。 该IC可监测电池的电压、电流、温度和状态，利用外部高端N沟道FET防止电池出现过压/欠压、过流、短路、过温/欠温、过充和内部自放电等情况，并提供充电规范，以确保电池在安全条件下运行，从而延长电池使用寿命。该IC使用内部FET对电池进行均衡。在预充电阶段，IC使用CHG FET对充电进行线性控制。 为防止电池组被克隆，该IC集成了带160位密钥的SHA - 256认证功能。每个IC都有一个唯一的64位ID。 电量计采用美信的ModelGauge™ m5算法，该算法将库仑计数器的短期精度和线性度与基于电压的电量计的长期稳定性相结合，提供业界领先的电量计精度。该IC可自动补偿电池老化、温度和放电速率的影响，并在广泛的工作条件下以毫安时（mAh）或百分比（%）的形式提供准确的充电状态（SOC）。 该IC提供一个可配置的常通LDO，即使在故障条件下，也能为系统端的小型关键负载供电，而不会使电池过载。动态功率功能可提供瞬时最大电池输出功率，该功率可在不违反系统最低输入电压的情况下输送给系统。 美信的1线或2线I2C/SMBus接口可访问数据和控制寄存器。该IC提供无铅2.4mm x 2.6mm 30凸点、间距0.4mm的WLP封装和4mm x 4mm 24引脚TQFN封装。

• 电池健康状况 + 可编程安全/保护功能
• 过压（与温度相关）
• 过充/过放/短路电流保护
• 过温/欠温保护
• 欠压 + 智能电量耗尽检测
• 电池内部自放电检测
• 充电故障时的理想二极管放电功能
• 充电规范（JEITA标准）
• 带CHG FET的预充电控制
• ModelGauge m5 EZ算法
• 电量百分比、容量、剩余/充满时间、循环次数 +™ 老化预测
• 无需校准的精确测量
• 电流、电压、功率、时间、循环次数
• 管芯温度、4个热敏电阻 ±1˚C
• 采用内部FET的电池均衡功能
• SHA - 256认证
• 用于独立运行的非易失性存储器
• 历史记录、用户数据（84字节）
• 低静态电流
• FET启用：38μA
• 主动按钮唤醒功能 — 按下按钮前消除系统功耗
• 常通LDO
• 动态功率功能 — 估算功率能力
• 兼容SBS 1.1的寄存器组

• 智能手机、平板电脑和二合一笔记本电脑
• 医疗设备、健康和健身监测器
• 数码相机、摄像机和运动相机
• 手持电脑、无线电设备和终端
• 电动工具、无线扬声器和无人机
• 智能电池和备用电池
