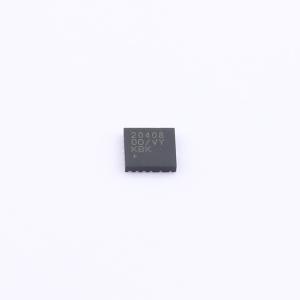

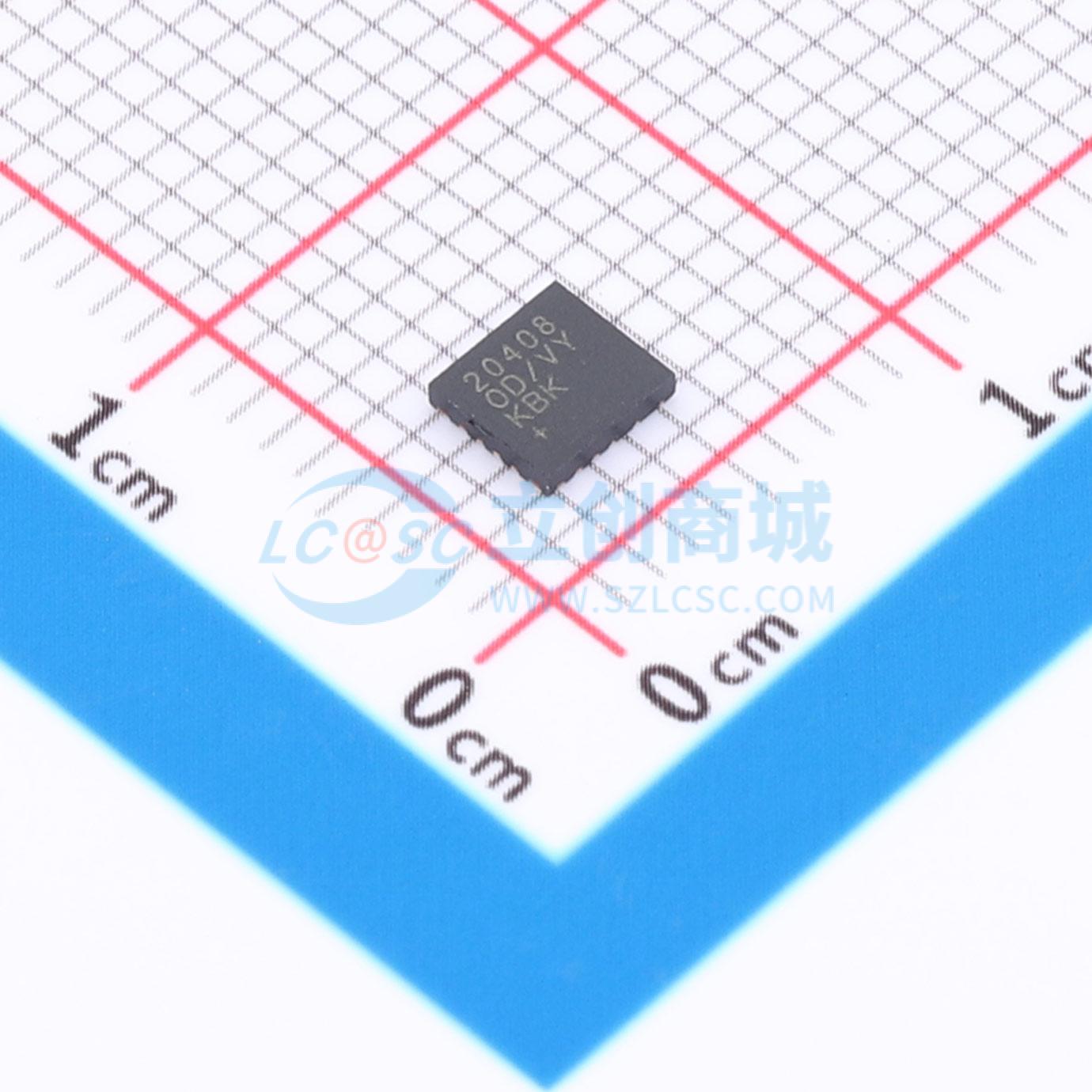

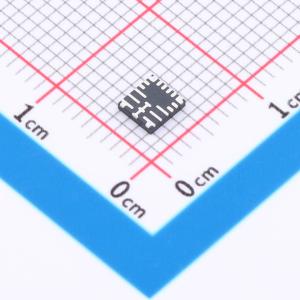

MAX20408AFOD/VY+

汽车级36V、静态电流10μA、具备双相功能的全集成降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX20408/MAX20410是汽车级、高度集成的同步降压转换器，内置高端和低端开关。这些集成电路在输入电压为3.0V至36V时，可提供高达8A/10A的电流。电压质量可通过PGOOD信号进行监测
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20408AFOD/VY+
商品编号: C7456705
商品封装: FC2QFN-17(3.5x3.8)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

MAX20408/MAX20410是汽车级、高度集成的同步降压转换器，内置高端和低端开关。这些IC可在3.0V至36V的输入电压下提供高达8A/10A的电流。电压质量可通过PGOOD信号进行监测。MAX20408/MAX20410可在99%占空比下以压差模式运行，非常适合汽车和工业应用。 MAX20408/MAX20410提供可编程或固定输出电压选项。2.1MHz和400kHz的高开关频率选项允许使用小型外部组件，减少输出纹波，并确保无AM干扰。SYNC输入可编程性支持三种模式以实现优化性能：强制PWM模式、具有超低静态电流的跳周期模式，以及与外部时钟同步。扩频选项可将EMI辐射发射降至最低。 MAX20408/MAX20410还具备双相功能，可支持高达20A的设计。两个IC可配置为主从模式，实现动态电流共享和180°异相运行。 MAX20408/MAX20410采用小型3.5mm×3.75mm、17引脚FC2QFN封装。它们与MAX20404/MAX20405/MAX20406（4A至6A）系列产品引脚兼容。

商品特性

小尺寸解决方案中的高功率DC/DC转换器
3.0V至36V工作输入电压范围
集成高端和低端FET
8A/10A最大输出电流
400kHz和2.1MHz固定频率选项
固定2.5ms软启动时间
34ns最小导通时间
可编程0.8V至10V输出（400kHz）、0.8V至6V输出（2.1MHz）或固定输出选项
±1.8%输出电压精度
对称平衡的SUP和PGND引脚布局，实现卓越的EMI性能
散热增强型3.5mm×3.75mm、17引脚FC2QFN封装
全负载范围内的高效率
跳周期模式下10μA静态电流
12VIN/5VOUT/2.1MHz时效率高达94.3%
12VIN/5VOUT/400kHz时效率高达95.6%
双相运行，负载能力高达20A
频率同步输入/输出
主从之间180°异相
动态电流共享
适用于汽车环境
强制PWM和跳周期模式运行
99%占空比运行，低压差电压
支持42V负载突降
扩频选项
电源良好指示器
过温和短路保护
-40℃至+125℃汽车温度范围
AEC-Q100认证
可扩展电源解决方案
与MAX20404/MAX20405/MAX20406引脚兼容

应用领域

汽车电源
信息娱乐系统
高级驾驶辅助系统（ADAS）
工业电源
通用降压转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(420个/托盘，最小起订量 1 个)

个

起订量：1 个420个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	800mV~6V
	输出电流	8A
	开关频率	2.1MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	可调
