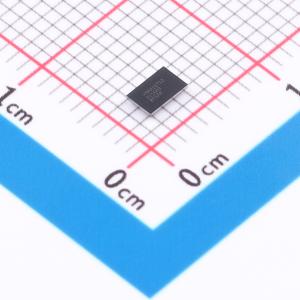

温馨提醒：图片仅供参考，商品以实物为准

MAX16712AWI+T

双输出降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX16712 是一款双输出、完全集成、高效的降压型 DC-DC 开关稳压器。该器件的输入电源电压范围为 2.7V 至 16V，每个输出电压可在 0.5V 至 5.8V 之间调节。该 IC 每个输出可提供高达 6A 的负载电流
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX16712AWI+T
商品编号: C7457876
商品封装: WLP-28(2.2x3.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MAX16712是一款双输出、高度集成、高效的降压型DC-DC开关稳压器。该器件的输入电源电压范围为2.7V至16V，每个输出的调节范围为0.5V至5.8V。该IC每个输出可提供高达6A的负载电流。两个输出可并联连接，作为支持高达12A负载电流的单输出双相稳压器。该器件的开关频率可在500kHz至2.0MHz范围内配置，能够在解决方案尺寸和性能方面优化设计。 MAX16712采用带内部补偿的固定频率电流模式控制。双开关稳压器以180°异相方式工作。该IC具有先进调制方案（AMS）和可选的不连续电流模式（DCM）操作，以提供更高的性能。还可以通过将一个引脚绑带电阻从PGM0引脚连接到地来选择操作设置和可配置特性。 MAX16712具有一个内部1.8V LDO输出，为栅极驱动器（VCC）和内部电路（AVDD）供电。 MAX16712集成了多种保护功能，包括正、负过流保护、输出过压保护和过温保护，以确保设计的可靠性。该器件采用紧凑的2.2mm×3.5mm晶圆级封装（WLP）。支持-40℃至+125℃的结温工作范围。

商品特性

高功率密度，低元件数量
双输出或双相操作
单电源操作，集成LDO用于偏置生成
紧凑的2.2mm x 3.5mm、28凸点WLP封装
内部补偿
2.7V至16V输入电压范围
0.5V至5.8V输出电压范围
500kHz至2MHz可配置开关频率
-40℃至+125℃结温范围
三个编程引脚，可选择不同配置
每个输出独立使能和电源正常指示
当VDDH = 12V、VOUT = 1.8V且fSW = 1 MHz时，峰值效率达90.5%
180°交错异相操作
AMS改善负载瞬态响应
可选DCM提高轻载效率
双相操作时的有源均流功能

应用领域

通信设备
网络设备
服务器和存储设备
负载点（POL）电压调节器
μP芯片组
FPGA/DSP/MCU的内存VDDQ I/O引脚

数据手册PDF

放大查看下载PDF

优惠活动

7.9折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~16V
	输出电压	500mV~5.8V
	输出电流	6A
	开关频率	2MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
