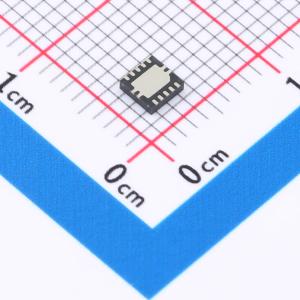

温馨提醒：图片仅供参考，商品以实物为准

TIOS1025DRCR

数字传感器输出驱动器，集成浪涌保护，小封装

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TIOS1025DRCR
商品编号: C7437120
商品封装: VSON-10
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	最大连续电流	-
	导通电阻	2.5Ω
	功能特性	过温保护；过流保护；欠压锁定；反向电压保护
	工作温度	-40℃~+125℃

商品概述

TIOS102(x) 设备可配置为高端、低端或推挽式驱动器。这些设备能够承受高达 1.2 kV（500 Ω）的 IEC 61000 - 4 - 5 浪涌，并具备集成的反极性保护功能。引脚可编程接口便于与电路连接。可使用外部电阻配置输出电流限制。针对欠压、过流和过温情况提供故障报告和内部保护功能。封装信息： (1) 有关所有可用设备，请参阅数据手册末尾的可订购附录。 (2) 封装尺寸（长×宽）为标称值，适当时包括引脚。

商品特性

宽电源工作范围：
- 4.75 V 至 36 V 电源电压（TIOS102、TIOS1023）
- 7 V 至 36 V 电源电压（TIOS1025）
PNP、NPN 或推挽式可配置输出
具备功能安全能力，提供有助于功能安全系统设计的文档
与 TIOS101(x) 引脚兼容，性能有所提升：
- 200 mA 时典型残余电压为 0.5 V
- 具备有源驱动器电流限制能力
- 封装的热性能得到改善
- 较慢的驱动器压摆率，可减少过冲（最大 750 ns）
为稳健系统集成保护功能：
- 可配置的驱动器过流限制（50 mA 至 350 mA）
- VCC、OUT 和 GND 上高达 65 V 的有源反极性保护
- 过流、过温和欠压锁定（UVLO）故障的故障指示器
- 大型感性负载的安全快速消磁功能
扩展的环境温度工作范围：-40°C 至 125°C
VCC 和 OUT 上集成 EMC 保护：
- ±8 kV IEC 61000 - 4 - 2 ESD 接触放电
- ±4 kV IEC 61000 - 4 - 4 电气快速瞬变
- ±1.2 kV/500 Ω IEC 61000 - 4 - 5 浪涌
大电容负载驱动能力
驱动器禁用时典型静态电源电流 < 1.5 mA
集成 LDO 选项，最高支持 20 mA 电流：
- TIOS1023：3.3 V LDO
- TIOS1025：5 V LDO
- TIOS1023L（DSBGA）：可选 3.3 V/5 V LDO 输出
节省空间的小型封装选项：
- 3 mm×3 mm 10 引脚 VSON 封装（与 TIOS101 引脚兼容）
- 2.45 mm×1.7 mm DSBGA 封装

应用领域

接近开关
电容式和电感式传感器
执行器
数字输出

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关；低侧开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	7V~36V
